УНИКАЛЬНЫЙ АВТОМАТИЧЕСКИЙ НАСТИЛОЧНО - РАСКРОЙНЫЙ КОМПЛЕКС SERKON DCС 70.

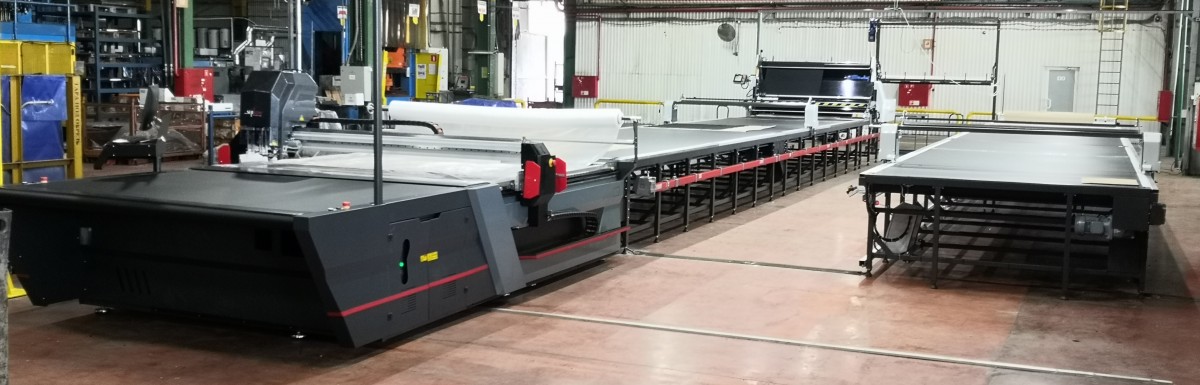

В мае 2020 года успешно завершен проект внедрения Автоматического Настилочного - Раскройного Комплекса (АНРК) SERKON с раскройной машиной нового поколения модели DCC-70. Он сочетает в себе новый прогрессивный дизайн и все последние достижения, а так же технические новации, достигнутые в настоящий момент в области раскроя материалов. Комплекс состоит из:

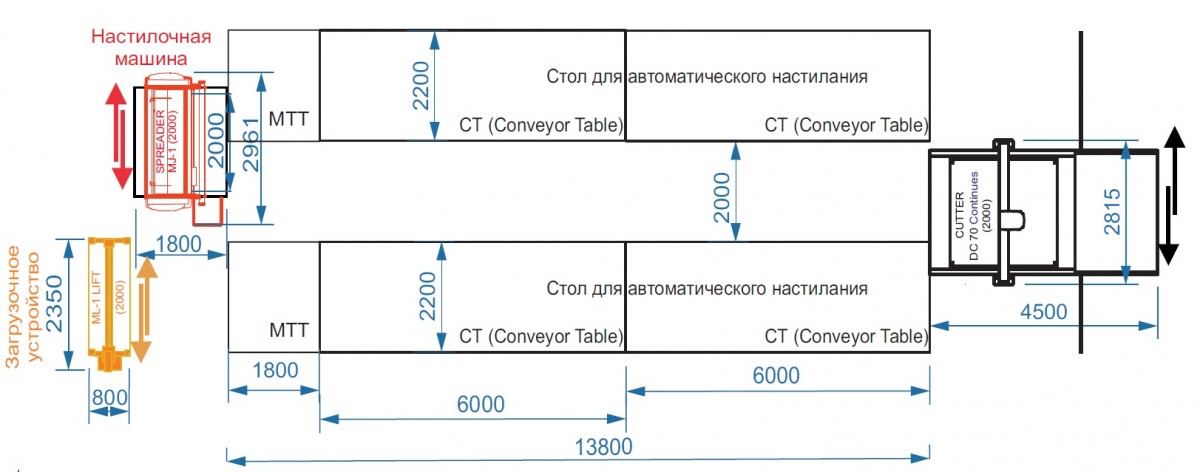

- Устройства загрузки рулонов ткани на настилочную машину - ML1
- Настилочная машина MJ1
- Автоматический моторизованный стол для перемещения настилочной машина между столами - ТТ2
- Два стола конвейерного типа - CT62

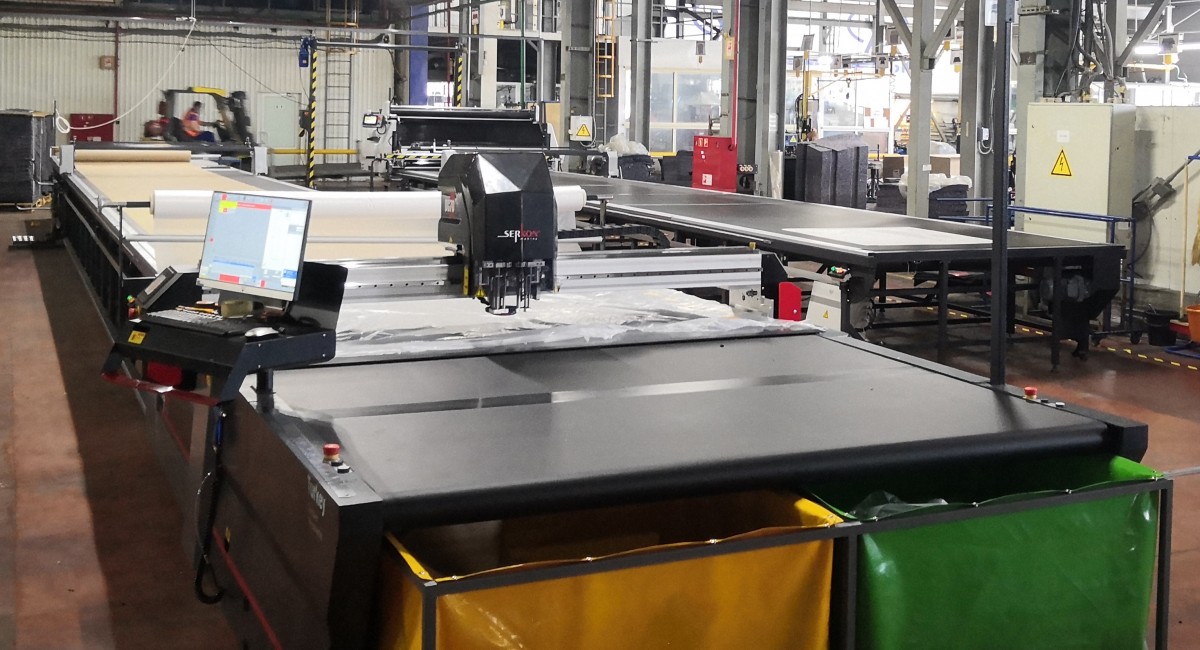

- Автоматическая раскройная машина - DCC70 с возможностью перемещения между настилочными столами

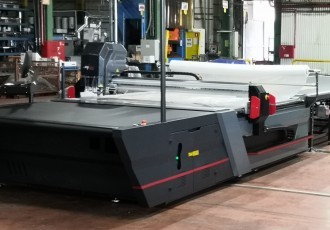

Автоматическая раскройная машина SERKON DCC70 - основной элемент АНРК. Она имеет возможность резки деталей одновременно с перемещением конвейера. Вы можете выбрать условия резки. Резка может совершаться по секторам с перемещением нового сектора в рабочую зону по завершении работы в предыдущем, либо весь настил автоматически перемещается в зону раскроя и переходит на конвейер разгрузки непрерывно, по мере того как вырезаются детали. При этом, резка деталей происходит даже в момент перемещения конвейера рабочей зоны.
Интеллектуальная система управления ножом - интеллигенция ножа (тензодатчик). Система отслеживает реальное положение ножа, сравнивает с заданной траекторией движения и корректирует её. Позволяет компенсировать нагрузки в различных зонах по длине ножа и устранить его деформации, связанные с такими нагрузками. В результате, Вы можете выполнять резку на высоких скоростях по сложным кривым траекториям, даже очень тяжёлых материалов и максимально высоких настилов. При этом качество кроя всегда остаётся идеальным, с точным соответствием геометрии деталей из верхних и нижних слоёв.

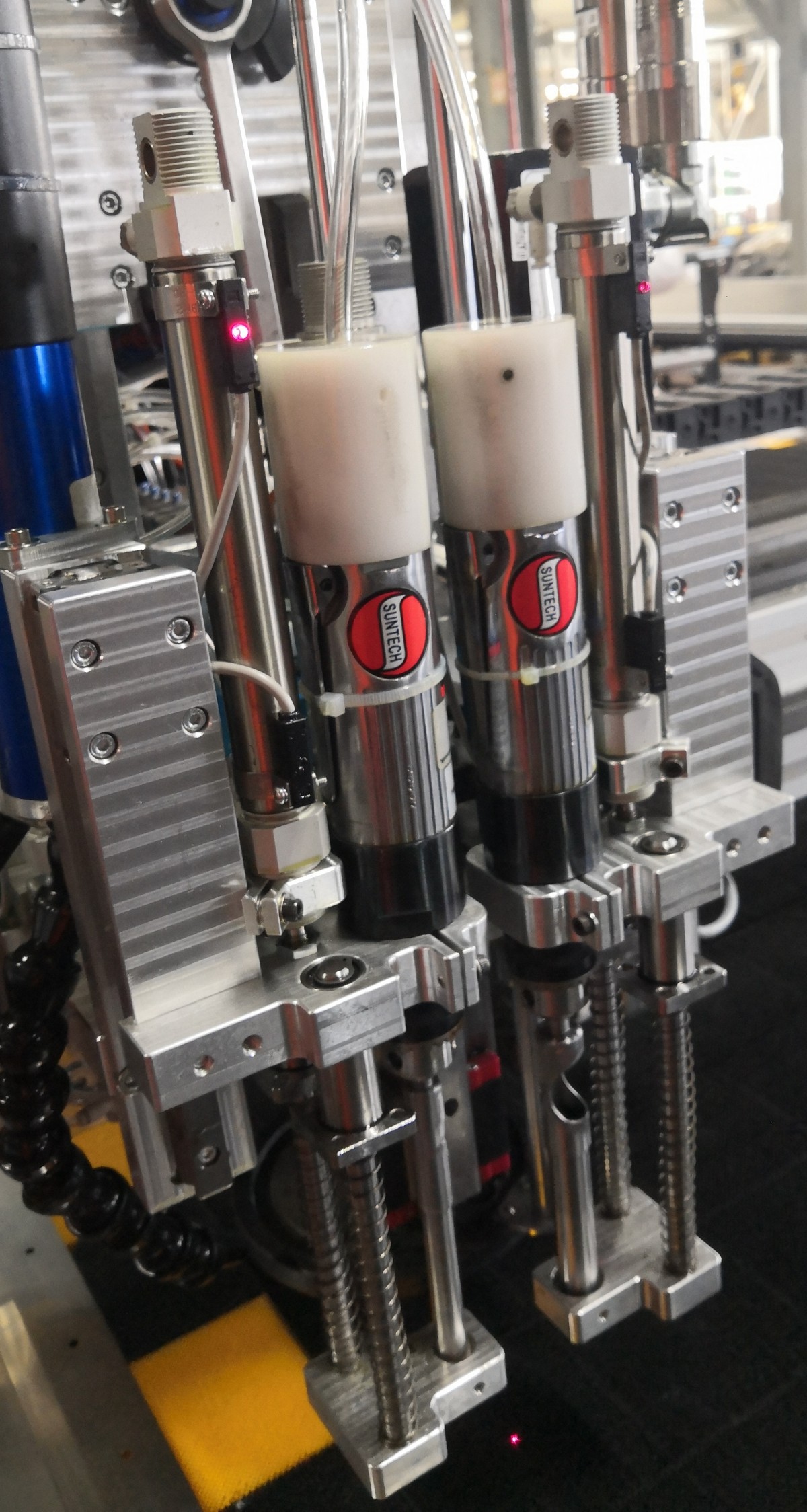

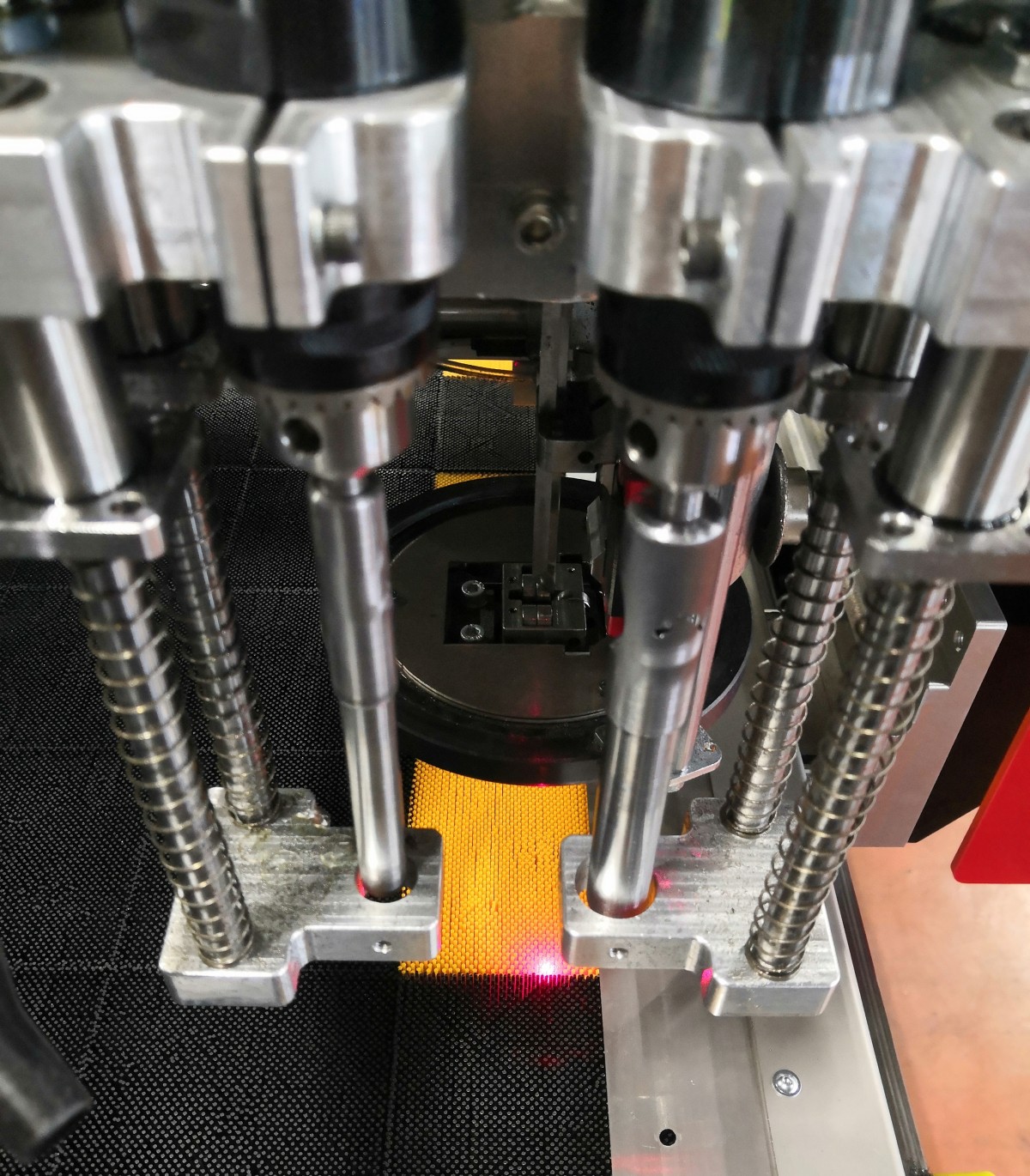

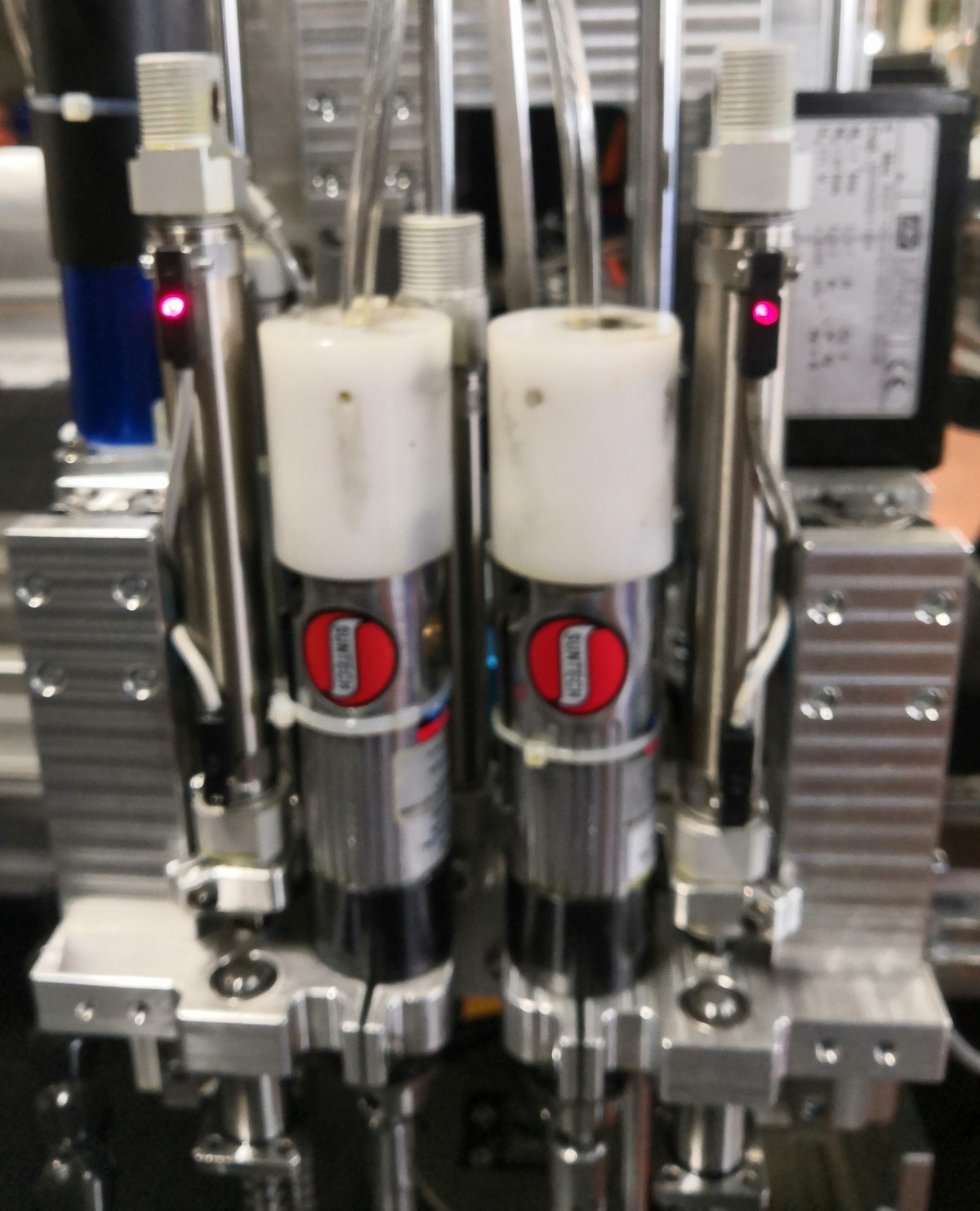

В этом конкретном проекте мы использовали специальную оснастку - двойное сверло. Две дрели со свёрлами разных диаметров могут использоваться вместе с осциллирующим ножом при работе с одним файлом резки. Такая комбинация позволяет выполнять качественный крой по очень сложным траекториям. Например, есть возможность вырезать овальные отверстия с маленькими радиусами и т.п
 |  |  |
В своих моделях раскройных машин серий DС и DCC, компания SERKON отказалась от традиционного привода с ремённой передачей. Для передачи продольного перемещения головки вдоль моста и моста вдоль корпуса раскройной машины использованы зубчатые пары. За счёт использования в конструкции зубчатых пар, были значительно повышены не только мощность, но и скорость. И что особенно важно, при многослойном раскрое существенно выросли темпы ускорения.
Работа машины в видео ниже:

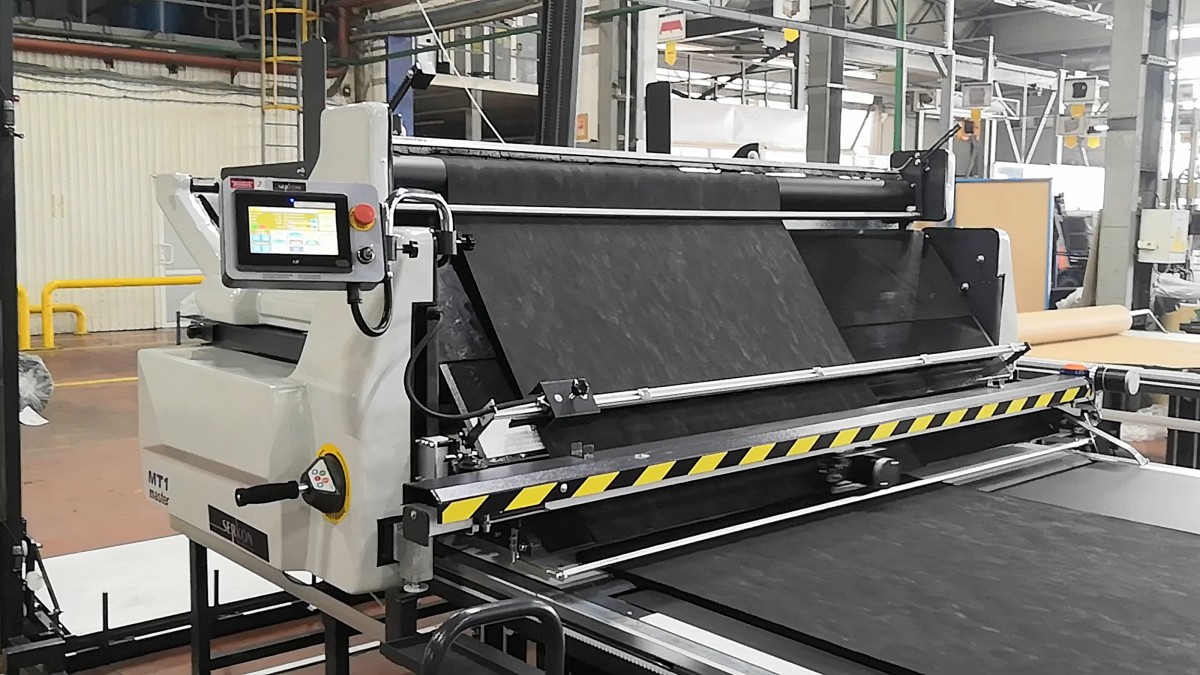

Другой важный элемент комплекса - Автоматическая настилочная машина SERKON MJ1. Для данного проекта была увеличена люлька машины, чтобы обеспечить возможность настилания материалов из рулонов, диаметр которых доходит до 110 см. Машина укомплектована автоматическим отрезным устройством, устройством для настилания способом Зиг-Заг. Передней и задней прижимными линейками. В стандартной комплектации машина имеет датчики равнения кромки.

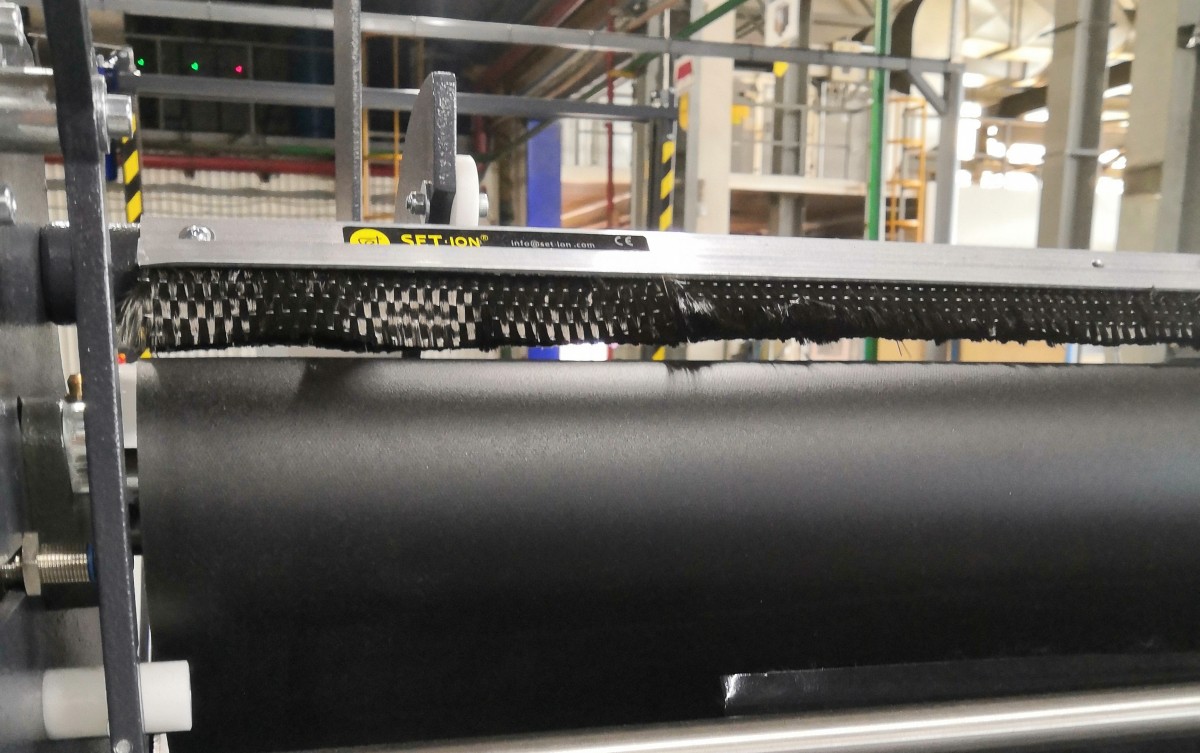

Дополнительной оснасткой стала система отвода статического напряжения. Она имеет две составляющие. Первая из которых - антистатическое тефлоновое покрытие рабочих поверхностей машины. Вторая - это система антистатических щёток.

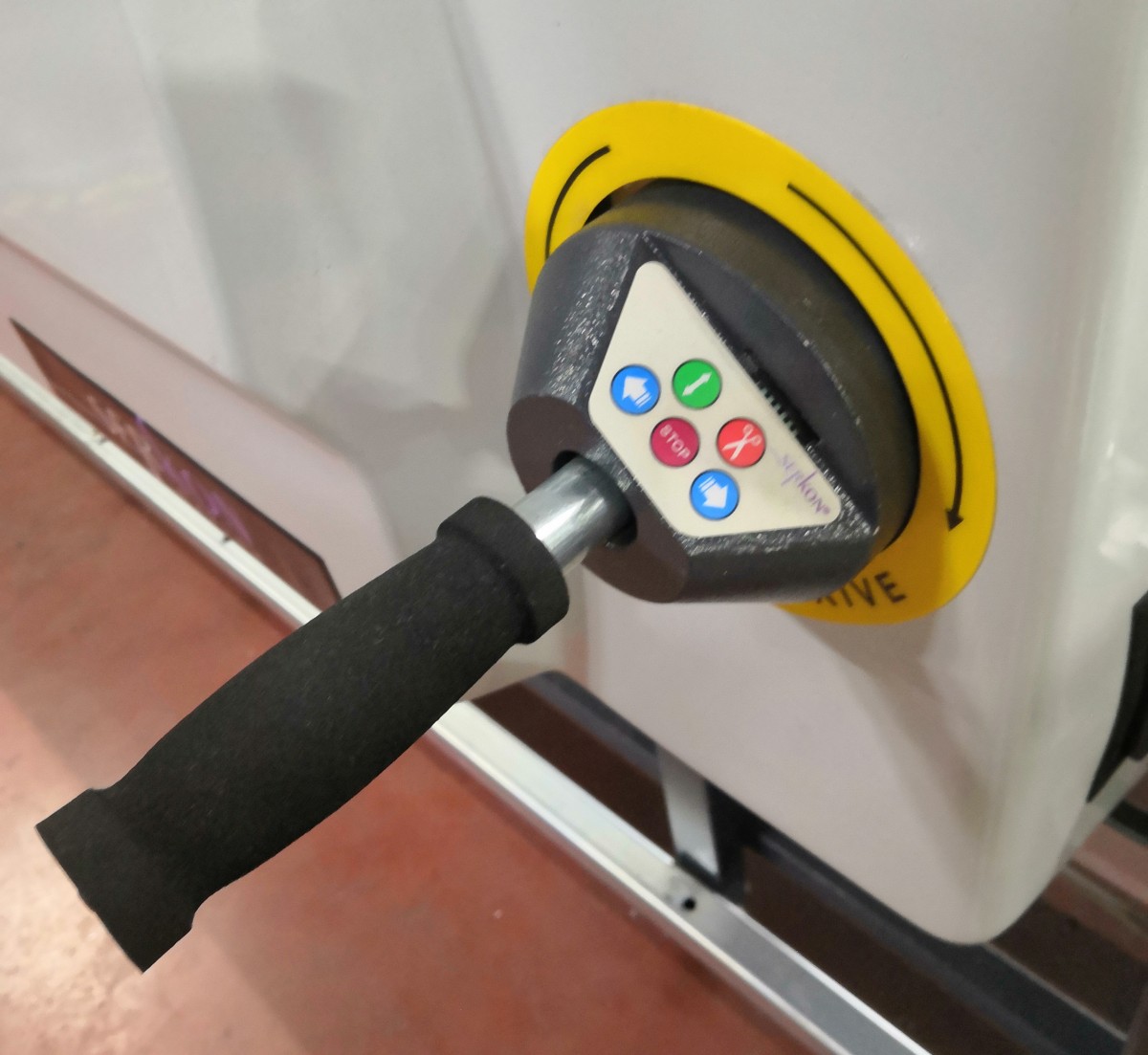

Цветная ЖК сенсорная панель, меню на русском языке, основные функции вынесены на рукоятку управления. Удобная платформа оператора с поддерживающими перилами. Система безопасности и аварийной остановки, если в зоне работы оказался человек или посторонний предмет.
 |  |  |  |  |

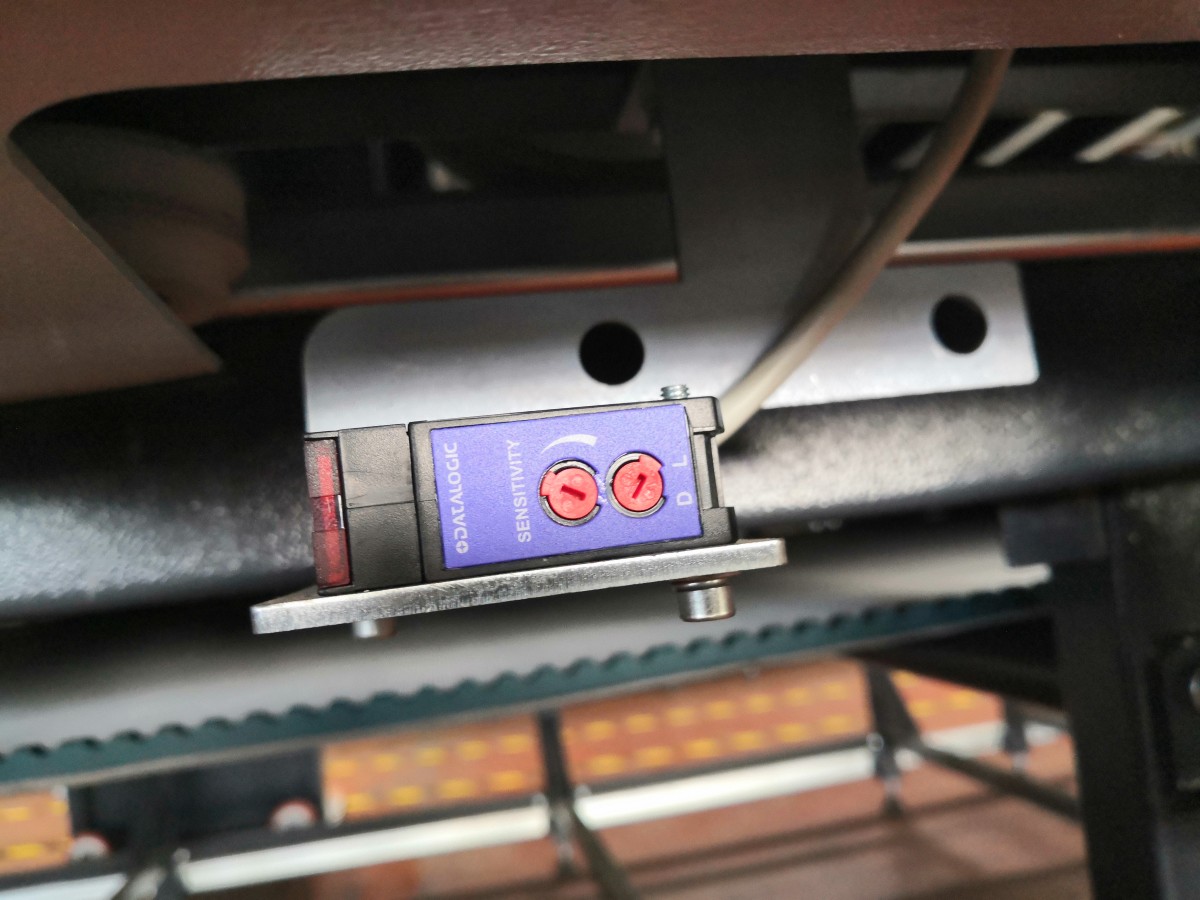

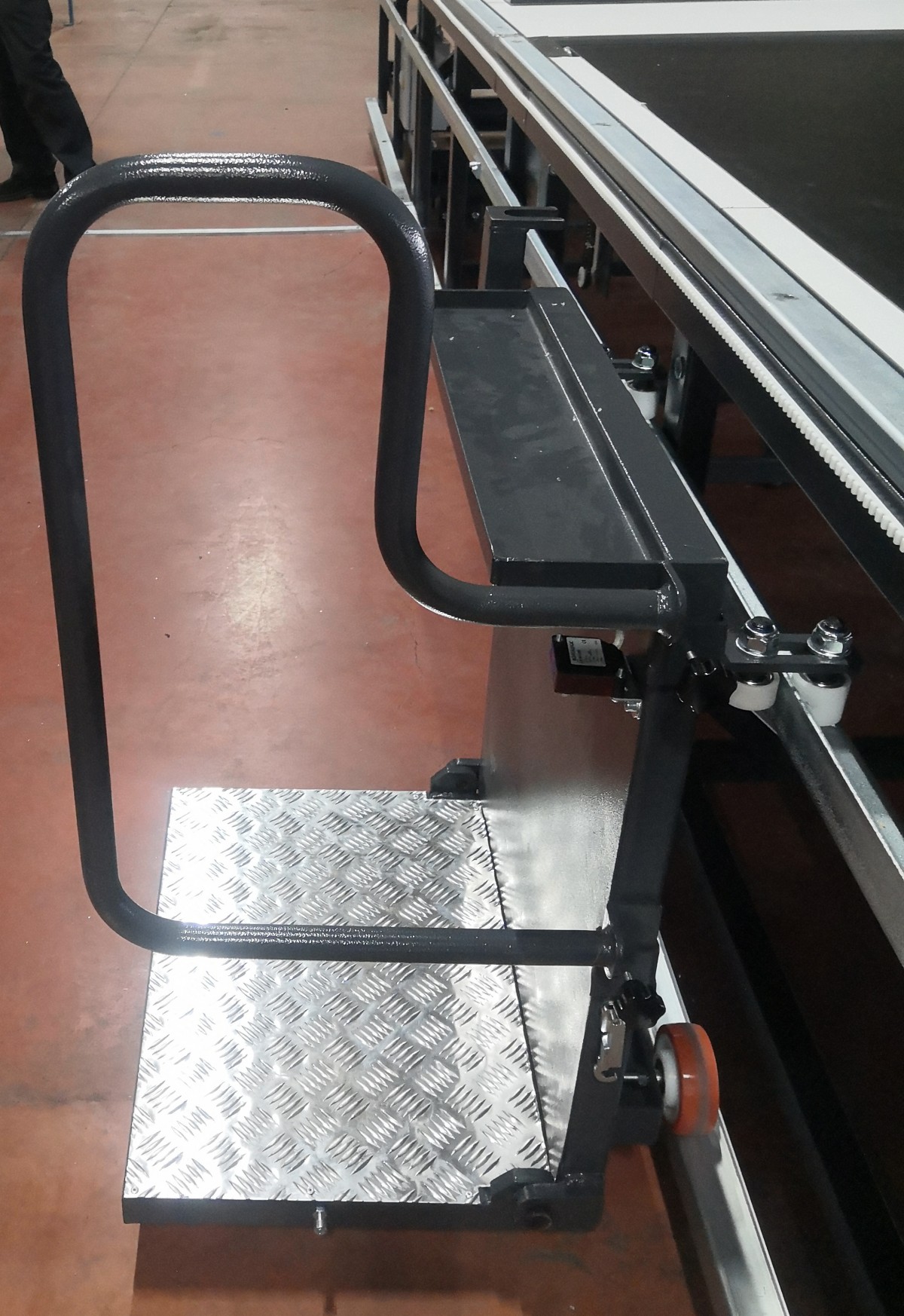

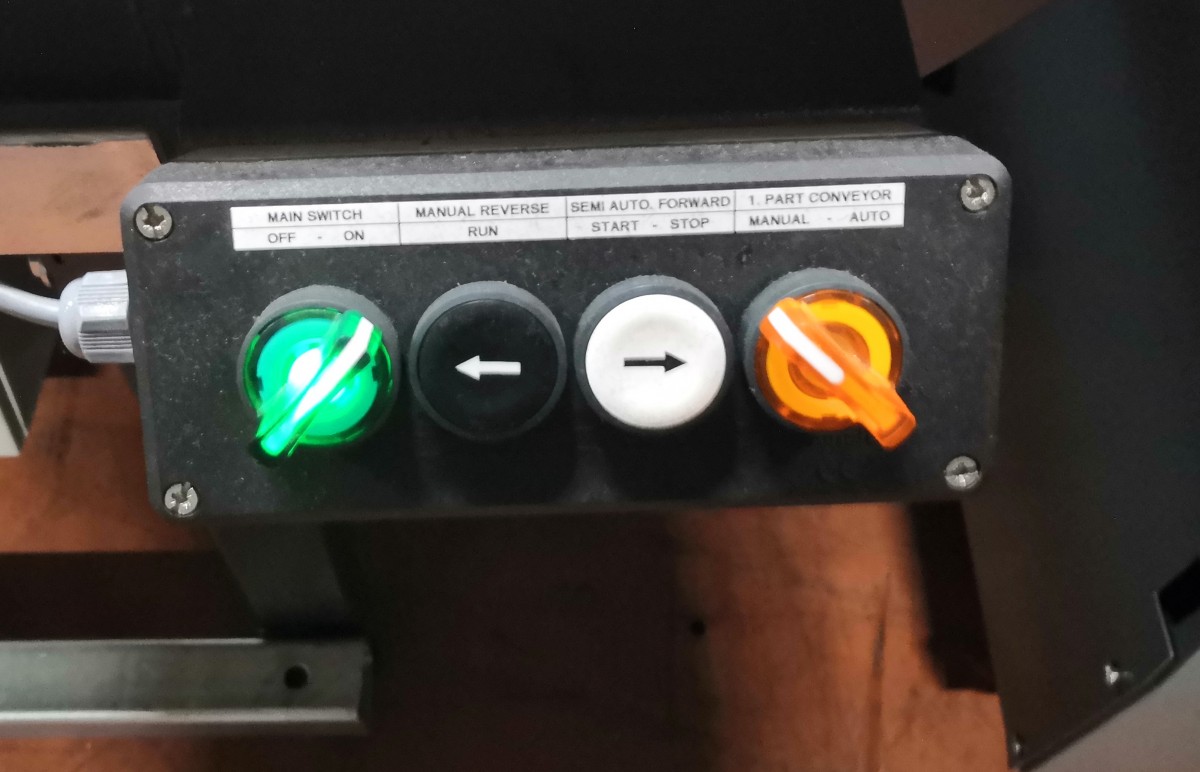

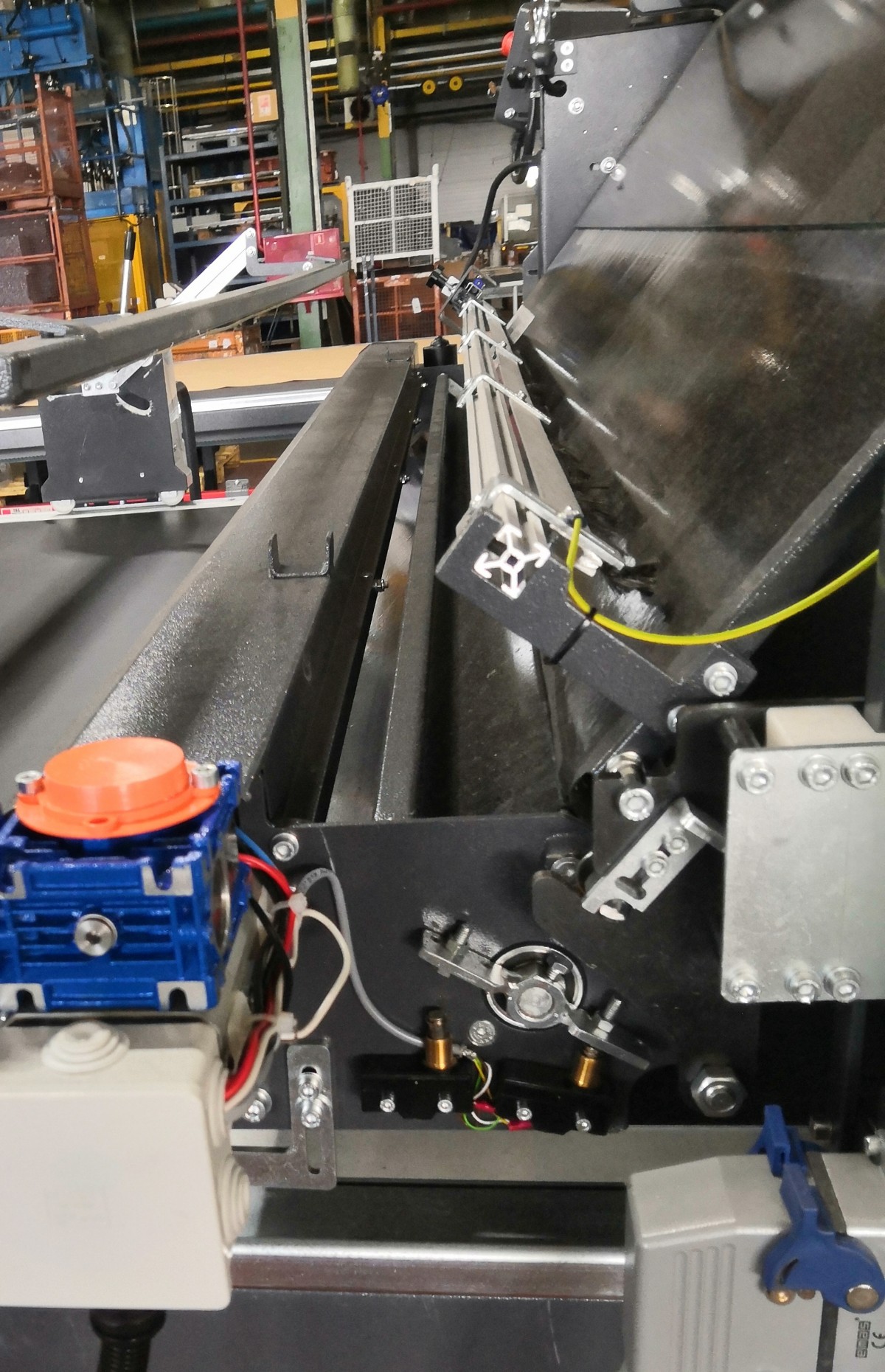

| Тефлоновое покрытие и нижняя щётка отвода статического напряжения | Лента транспортёр с содержанием графитовой крошки и верхняя щётка отвода статического напряжения | Удобная рукоятка на которую выведены все основные команды управления | Перила на платформе оператора для поддержки работника во время движения машины | Датчики безопасности |
Больше информации об Автоматической настилочной машине SERKON MJ1 на нашем сайте по ссылке ===>>>
Работа машины в видео ниже:

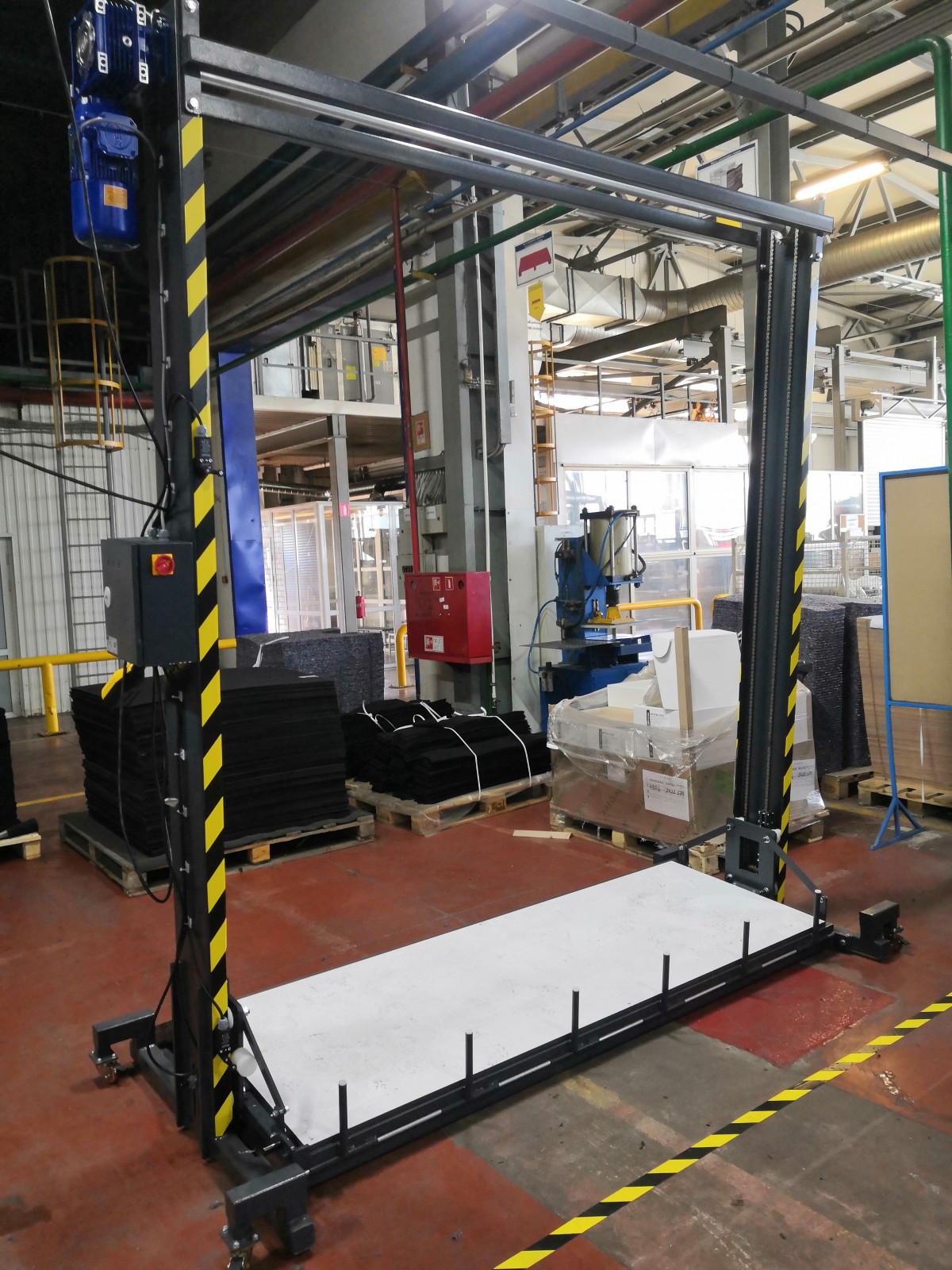

Для загрузки рулонов диаметром до 110 см в люльку настилочной машины, проектом предусмотрено загрузочное устройство
Такое устройство позволяет загружать на настилочную машину рулоны весом до 350 кг. При этом настилочная машина перемещается в позицию загрузки и люлька наклоняется, занимая удобное положение для загрузки рулона.
Ещё один важный и уникальный элемент проекта - это механизированный стол TT2 для перемещения настилочной машины между настилочными столами.

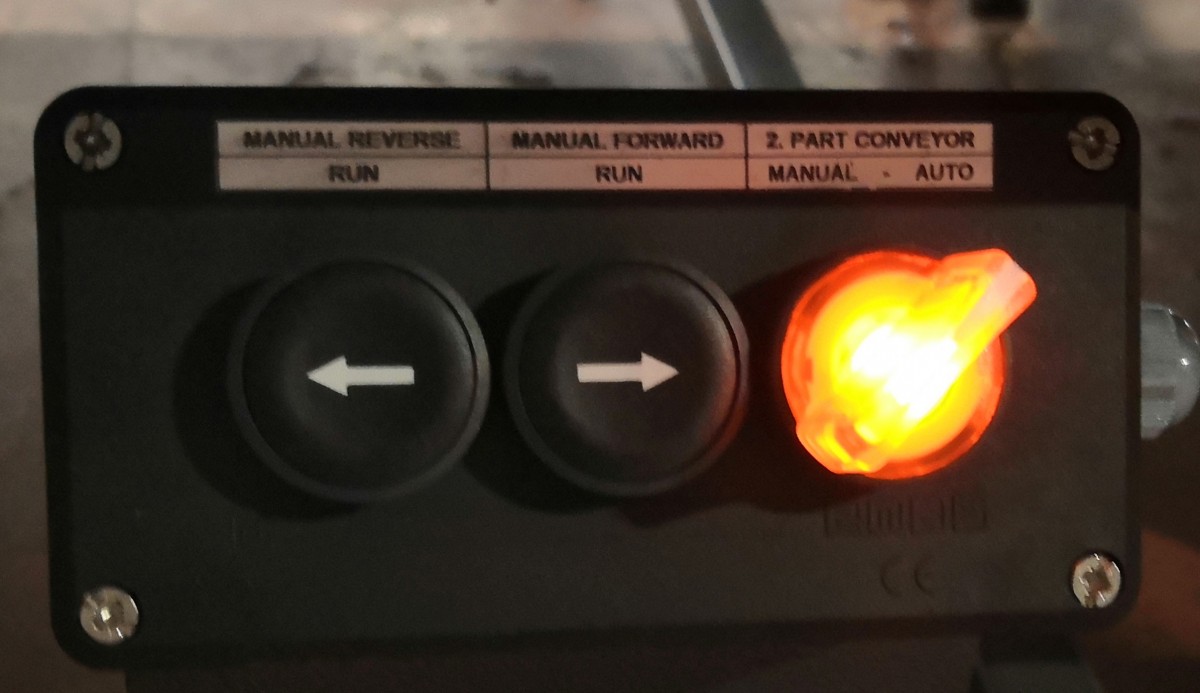

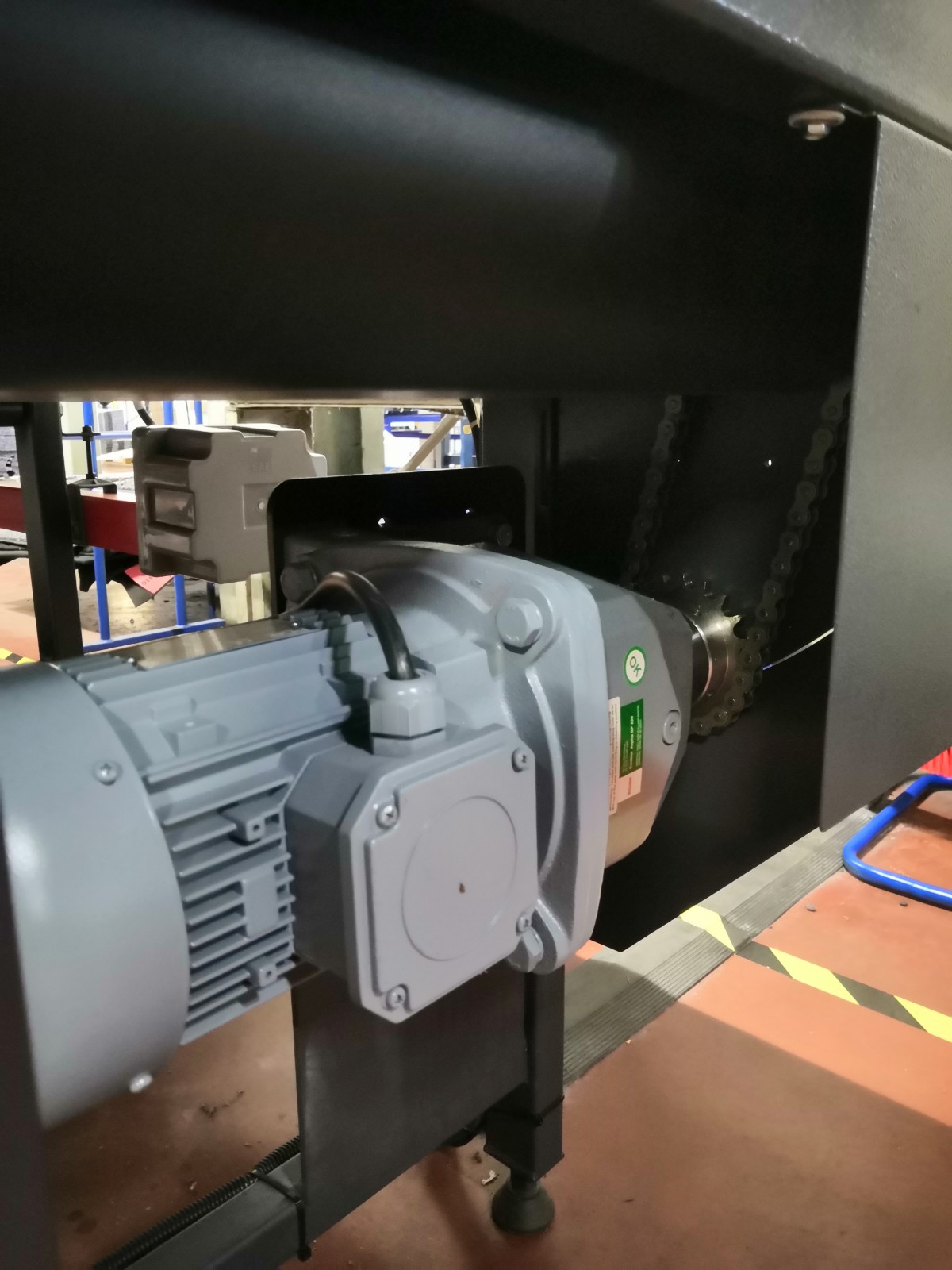

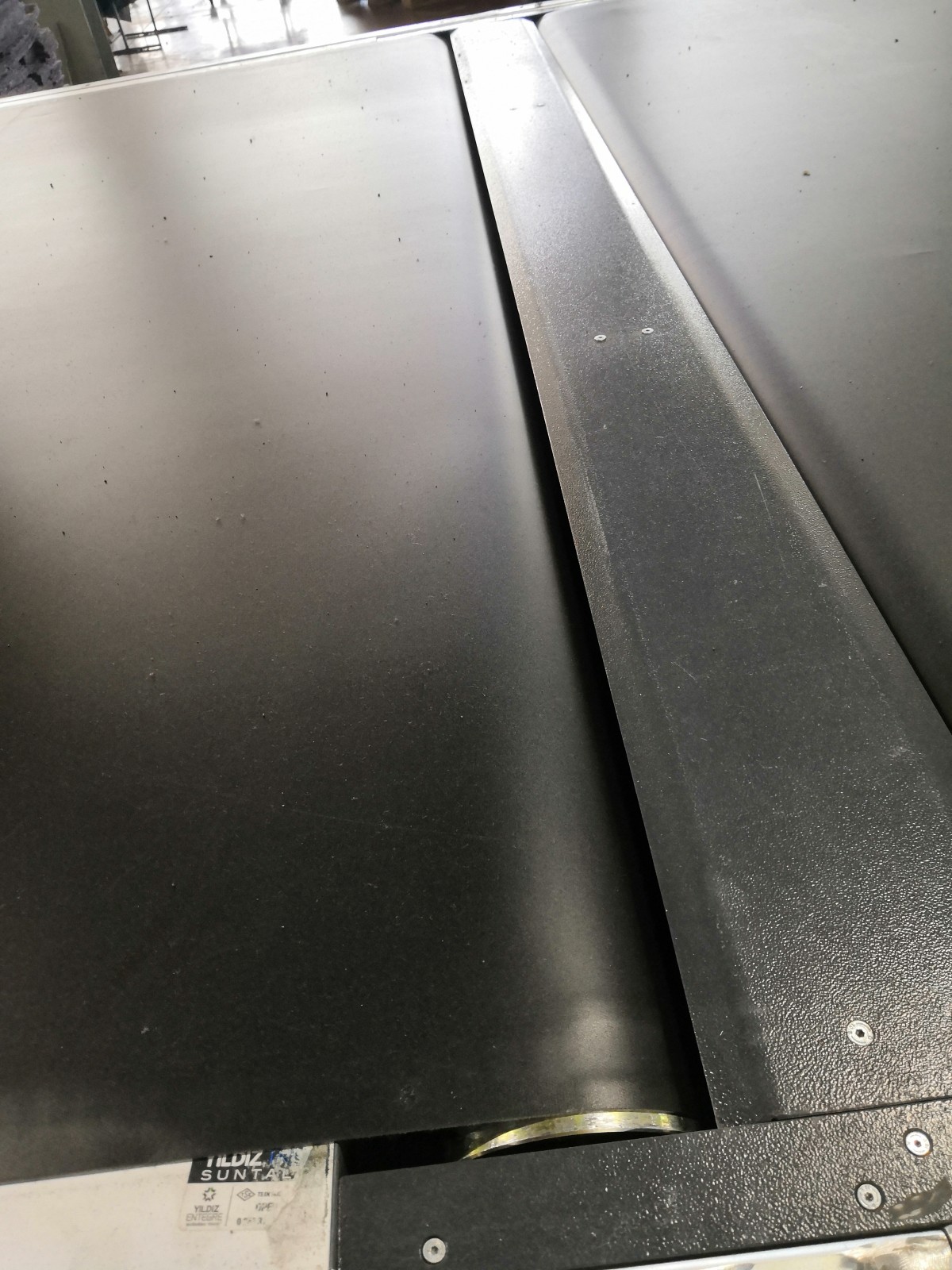

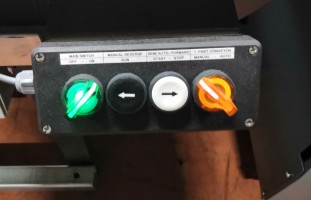

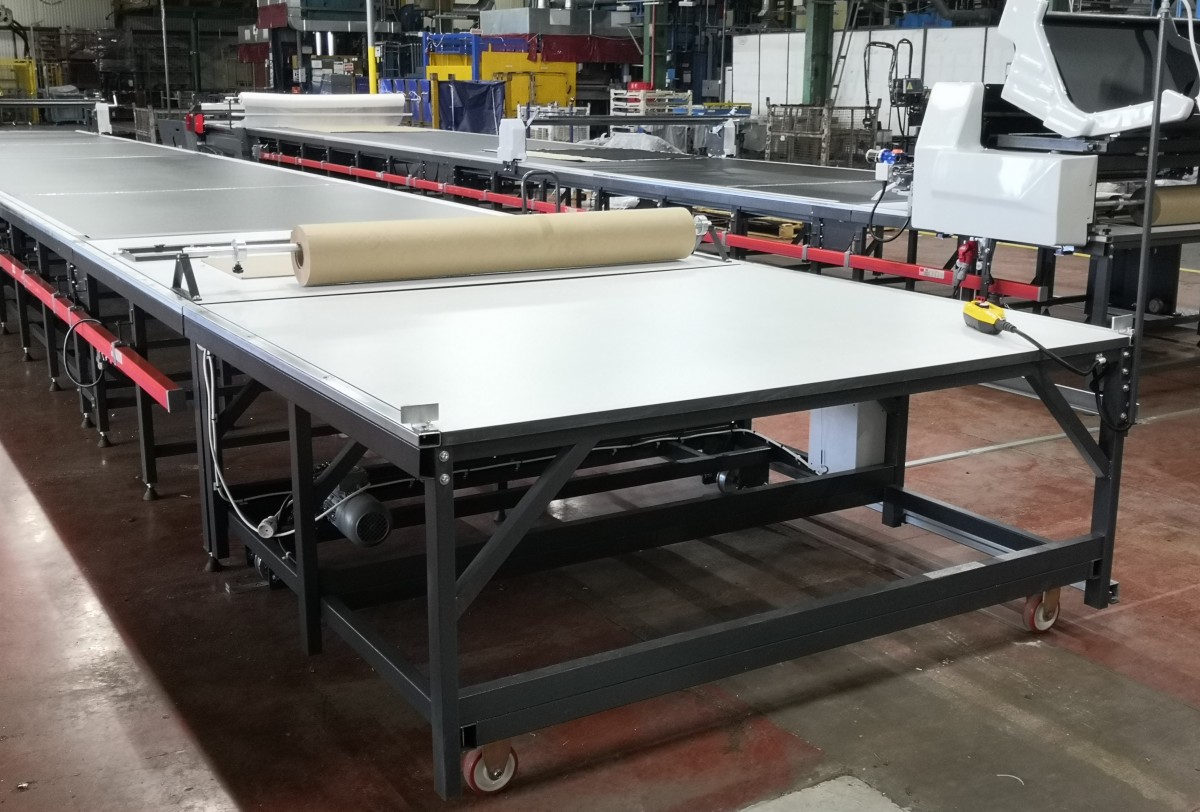

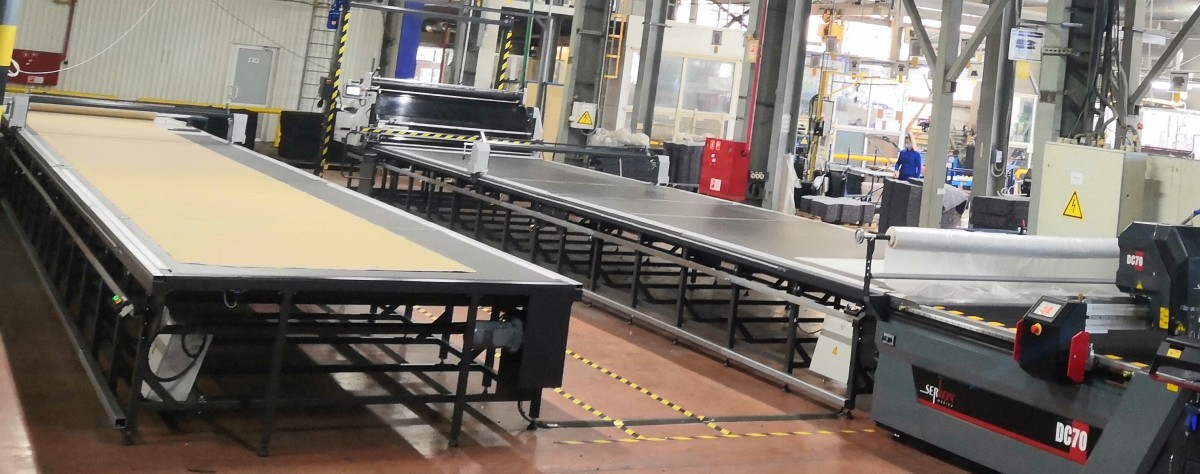

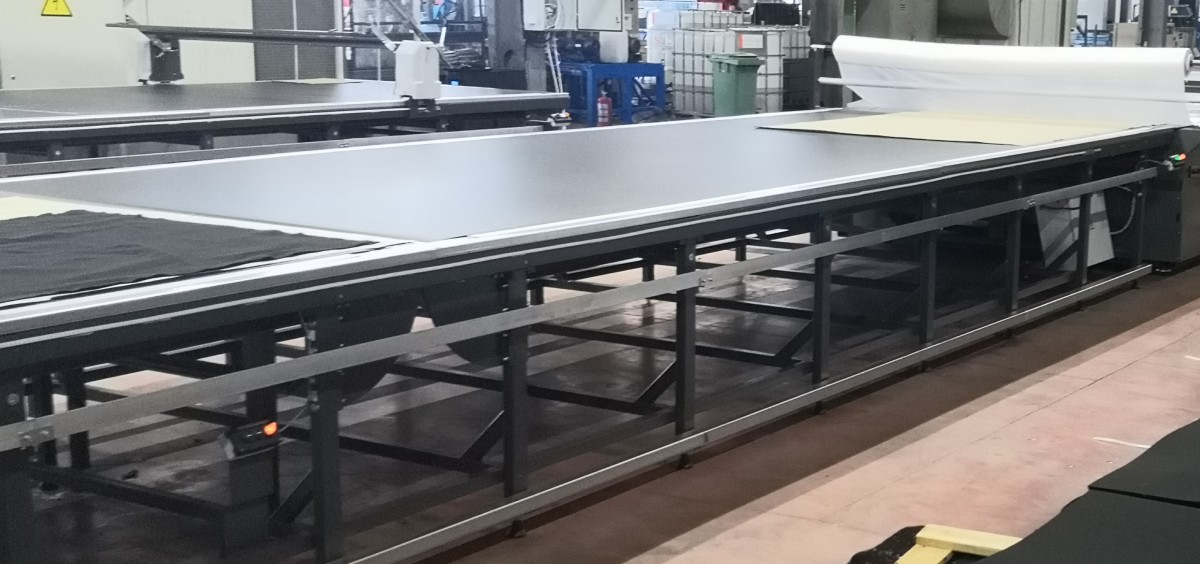

Последняя составляющая АНРК - система двух параллельных столов конвейерного типа SERKON CT 62. Каждый стол состоит из двух независимых участков конвейера. Участки конвейера синхронизированы по скорости между собой, а также с конвейером раскройной машины. Такая система позволяет управлять как каждым конвейером в отдельности в ручном режиме, так и всей системой в режиме автоматической подачи. Результат - подача настила, сформированного в зоне настилания, к раскройной машине происходит без каких либо искажений. Плавное и равномерное перемещение настилов любого веса не требует никаких физических затрат. Всё управление простым переключением тумблеров и нажатием кнопок.
 |  |  |
 |  |  |  |
