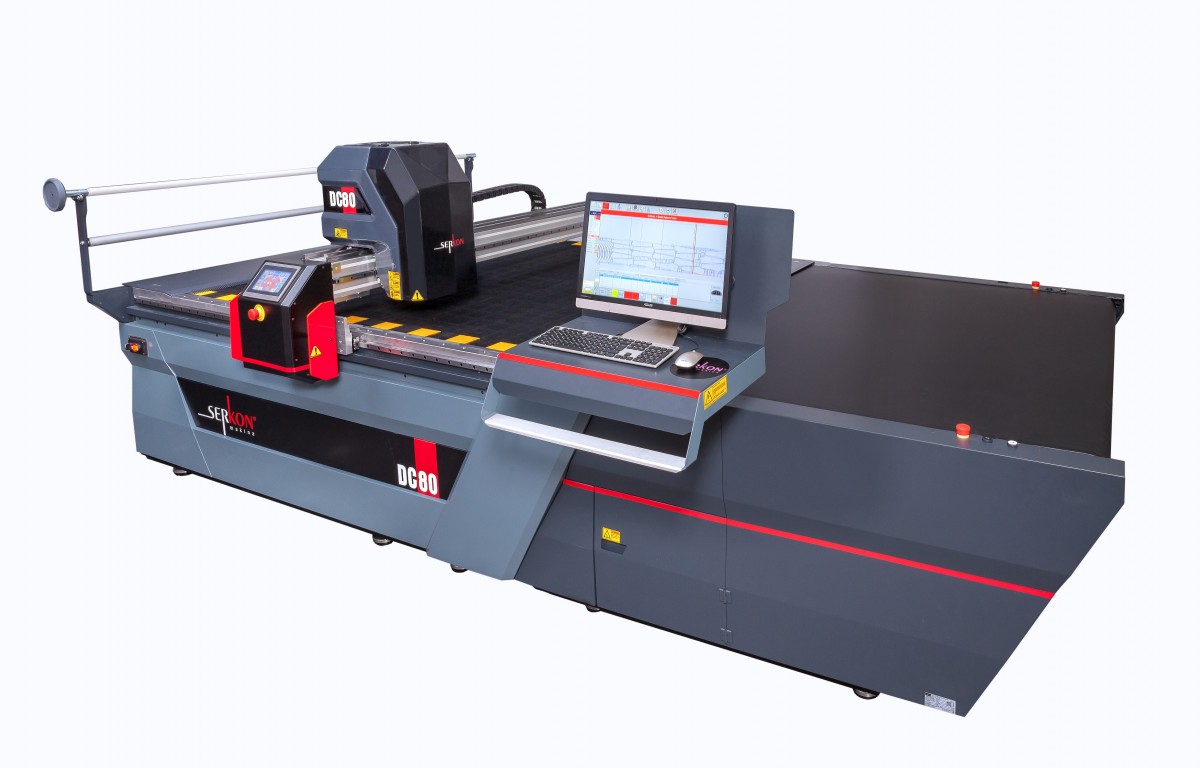

SERKON DCC 70 - 80

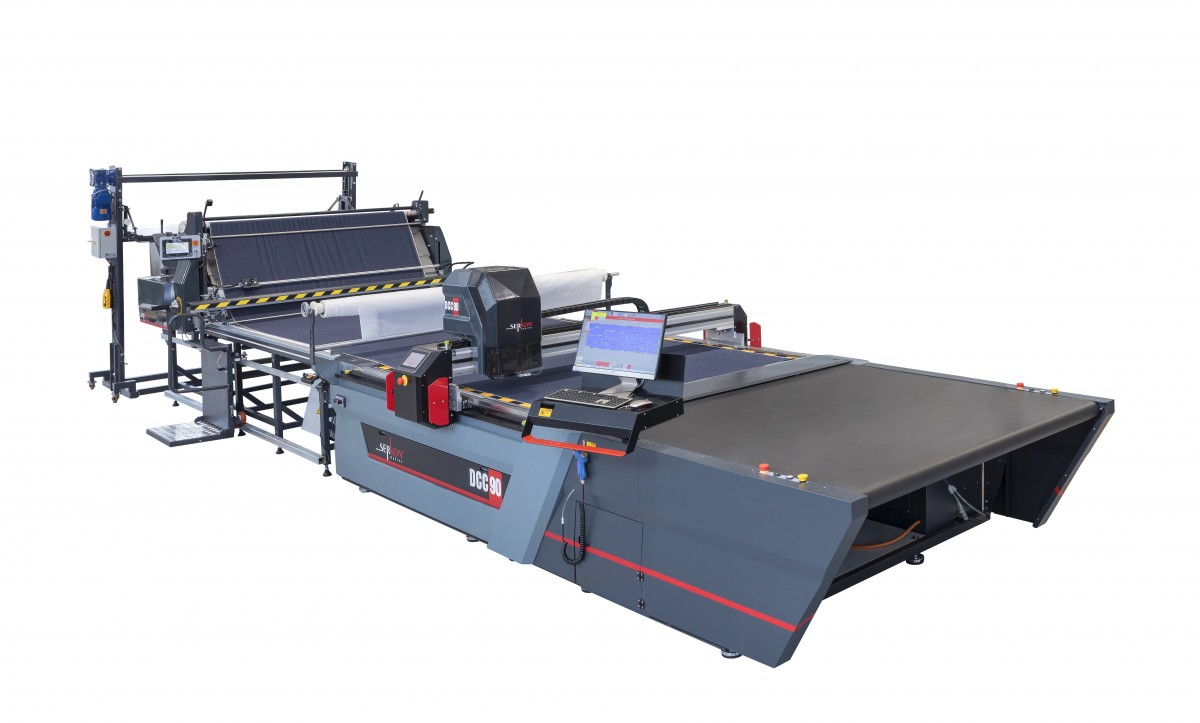

АВТОМАТИЧЕСКИЕ РАСКРОЙНЫЕ МАШИНЫ КОНВЕЙЕРНОГО ТИПА SERKON DCС 70 и DCC - 80 С ФУНКЦИЕЙ НЕПРЕРЫВНОЙ РЕЗКИ

СОВРЕМЕННЫЙ ДИЗАЙН, ПРОГРЕССИВНЫЕ ТЕХНОЛОГИИ, ВНЕДРЕНЫ ВСЕ ПОСЛЕДНИЕ ДОСТИЖЕНИЯ И НОВАЦИИ В ОБЛАСТИ РЕЗКИ МНОГОСЛОЙНЫХ НАСТИЛОВ

Область применения:

  • любые отрасли промышленности и производства, имеющие отношение к обработке тканей и
    текстильных изделий (например: одежда, автомобильная промышленность, технические материалы, кожгалантерея, производство мягкой мебели и т.п.)
  • DCC 70 способен резать ткани в сжатом состоянии высотой до 70 мм, DCC 80 способен резать ткани в сжатом состоянии высотой до 80 мм

Техническое описание:

  • Возможность резки деталей одновременно с перемещением конвейера
  • Интеллектуальный дисплей (экранная интерактивная среда)
  • Программное обеспечение совместимое со всеми системами САПР (файлы формата ISO CUT)
  • Операционная система Windows
  • Отображаемый на дисплее мониторинг всех параметров машины
  • Проверка файлов кроя перед работой
  • Возможна оптимизация последовательности кроя
  • Возможность определения перекоса настила и резка под измененным углом
  • Возможность изменения масштаба деталей оператором при недостаточной длине настила
  • Функция устранения двойного прохода на прямых участках лекал при резке без зазора
  • Система мониторинга размера ножа следит за его износом и автоматически останавливает машину при критическом размере
  • Возможность изменения радиуса на углах лекал
  • Режим «Гибернации» позволяет возобновить работу после остановки по какой либо причине
  • Возможность увеличить/снизить скорость в соответствии с типом/толщиной материала, что повышает производительность и качество
  • Различные дополнительные опции резки (Бабочка, по часовой, против часовой стрелки)
  • Интеллектуальная система управления ножом обеспечивает высокую точность кроя (тензодатчик)
  • Встроенная система охлаждения ножа воздухом -5Co Vortex
  • Управляемая бесступенчатая регулировка вакуума
  • Потребляемая мощность в среднем 15 - 20 кВт (макс. 43 кВт)
  • Автоматическая смазка узла перемещения ножа
  • Аппаратное обеспечение из высококачественных элементов ведущих производителей
  • Контроллер перемещения SMZ по 4 осям (X, Y, Z и C) с использованием серводвигателей Parker
  • Долговечные щетки конвейера рабочей зоны
  • Управляемая автоматическая заточка ножа
  • Понятное управление параметрами и режимами работы машины
  • Программное обеспечение и инструкции по эксплуатации доступны на русском и других языках

Внедрённые новации:

  • Возможность резки деталей одновременно с перемещением конвейера. Вы можете выбрать условия резки, если она будет совершаться по секторам с перемещением нового сектора в зону резки по завершении работы в предыдущем секторе, либо весь настил автоматически перемещается в зону резки и переходит на конвейер разгрузки непрерывно, по мере того как детали уже вырезаны. При этом, резка деталей происходит даже в момент перемещения конвейера рабочей зоны. Как это работает показано в следующем видео:

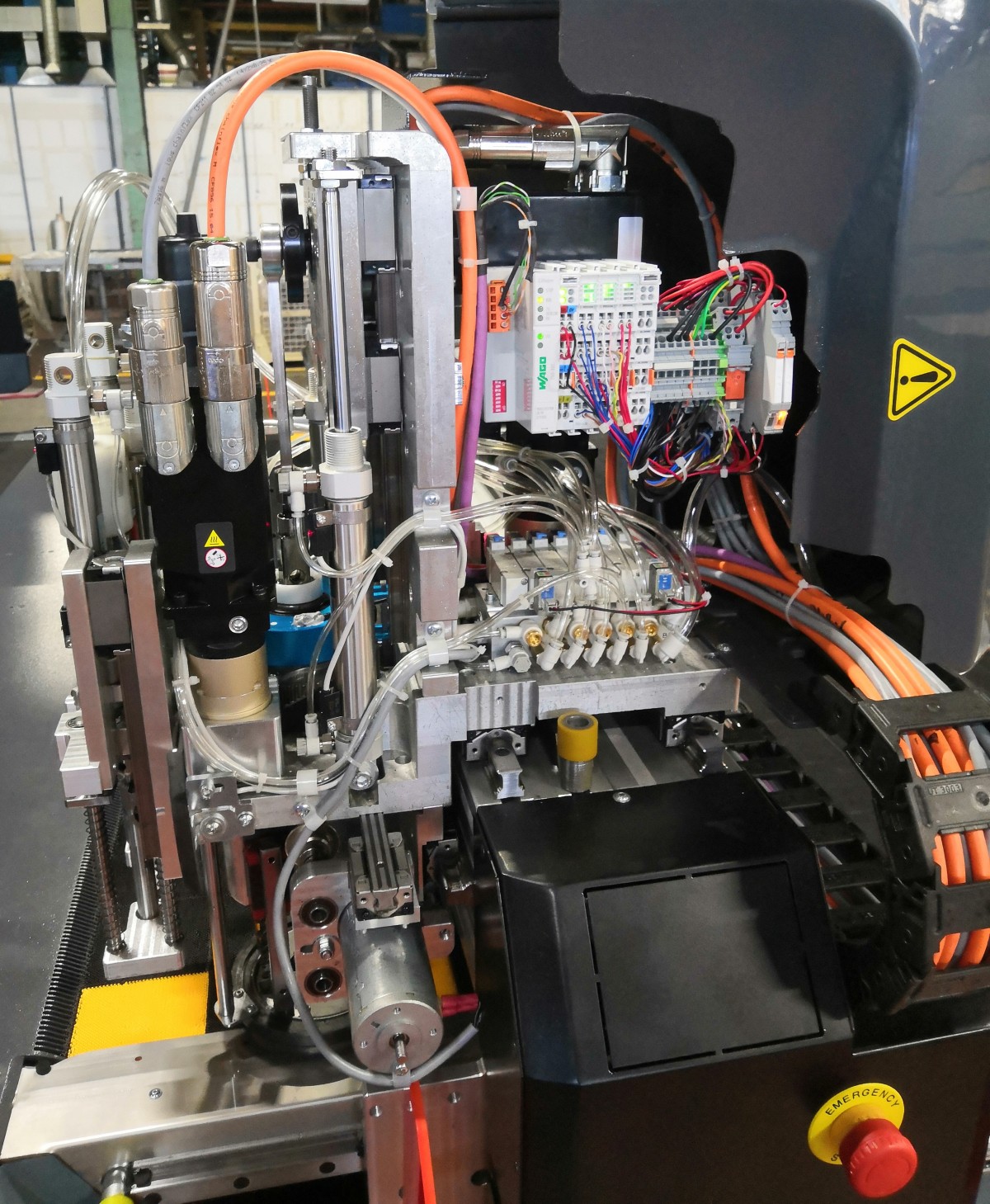

  • Современный дизайн, хорошо продуманная конструкция и внимание к мелочам, которые облегчают приёмы эксплуатации и обслуживания. Кожух раскройной головки машины, состоит из двух секций, каждая из которых открывает только ту часть, в которой необходимо выполнить те или иные работы. Аккуратная внутренняя компоновка всех узлов даёт представление об общей технической культуре разработчика и производителя раскройной машины.

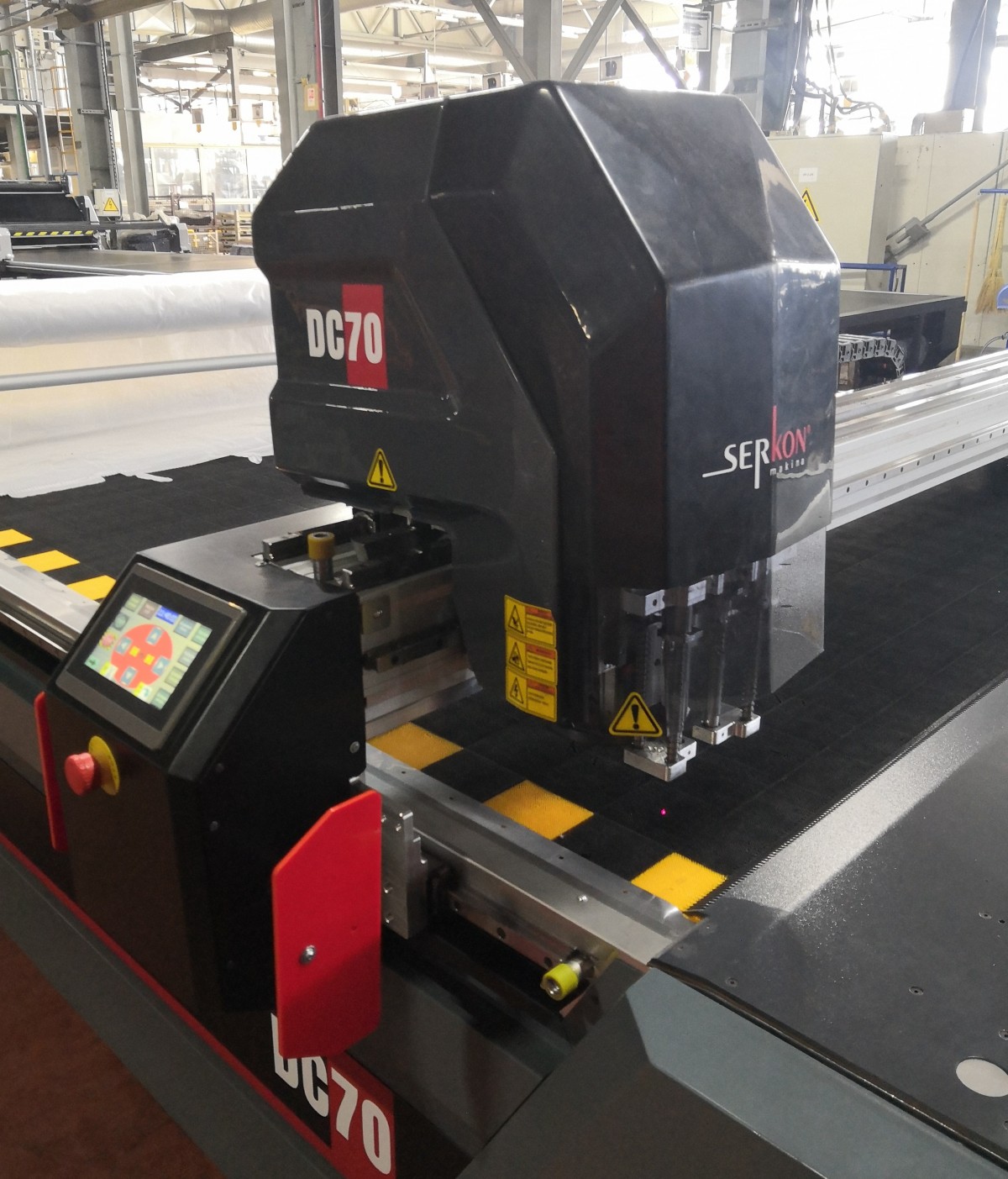

Современный дизайн и хорошо продуманная конструкция открывают рабочую зону для надёжного визуального контроля.

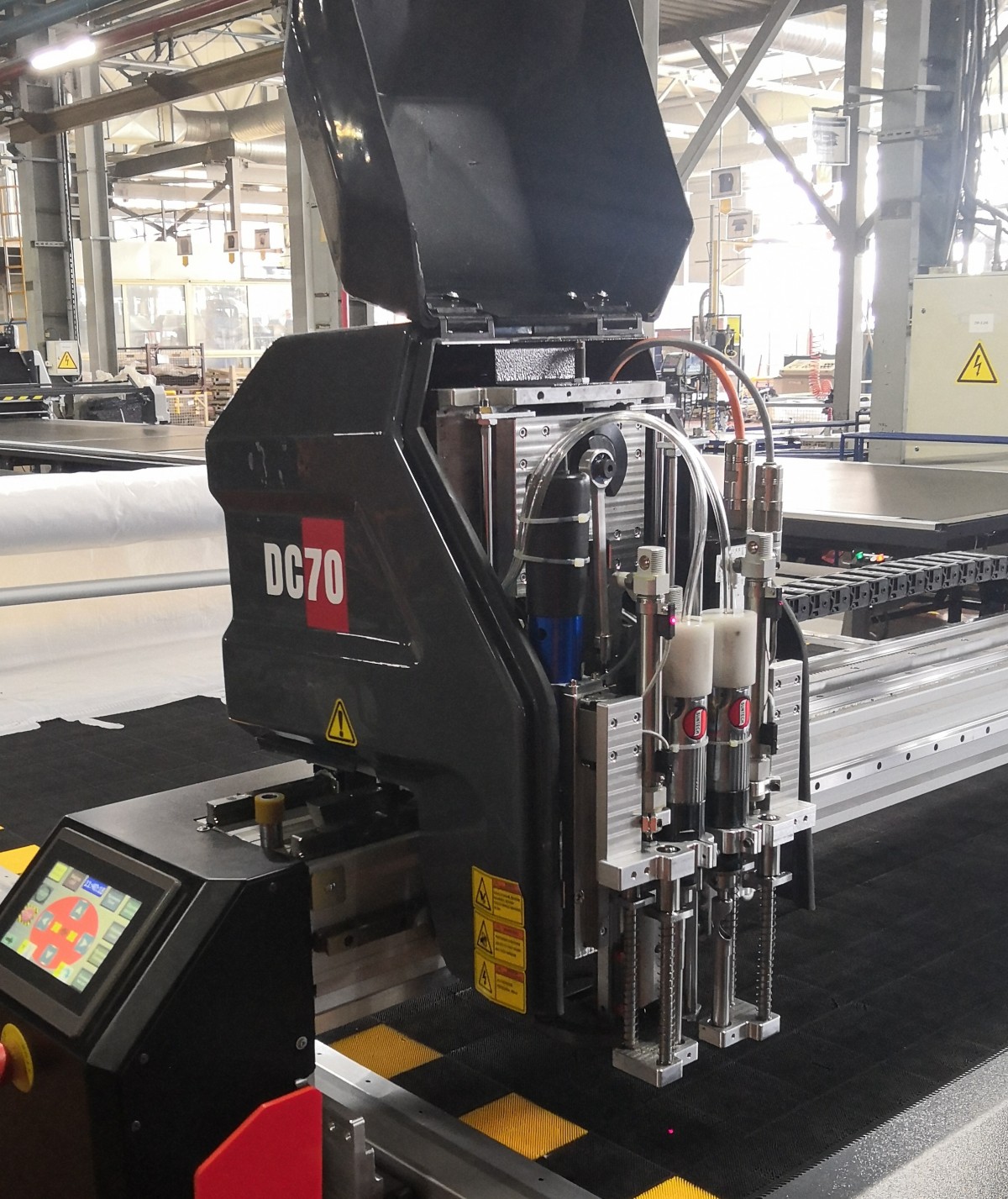

Первая крышка открывает доступ к основным рабочим механизмам, которые настраиваются и управляются оператором машины.

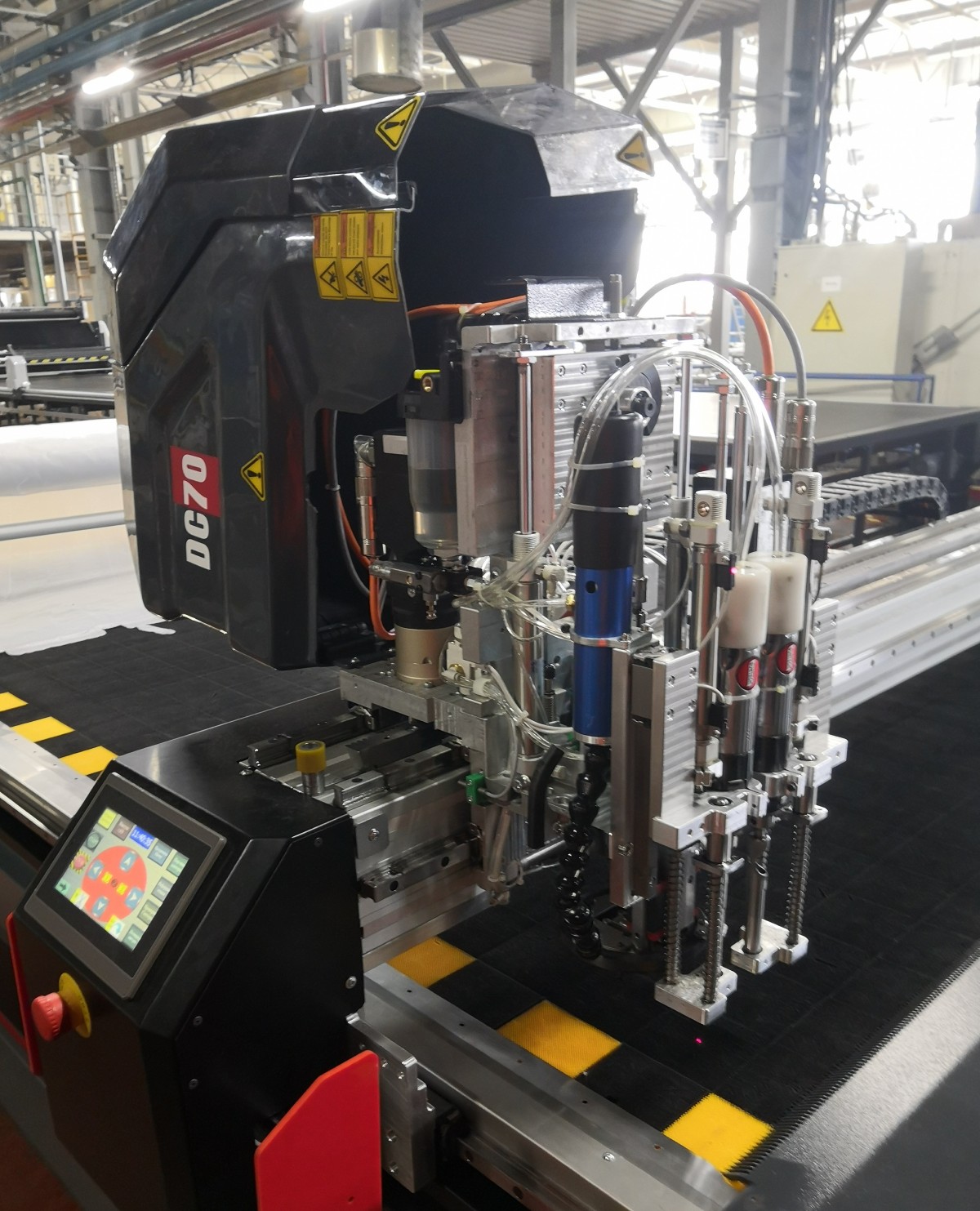

Вторая крышка даёт возможность техническому персоналу получить доступ к узлам и механизмам, требующим обслуживания с их стороны.

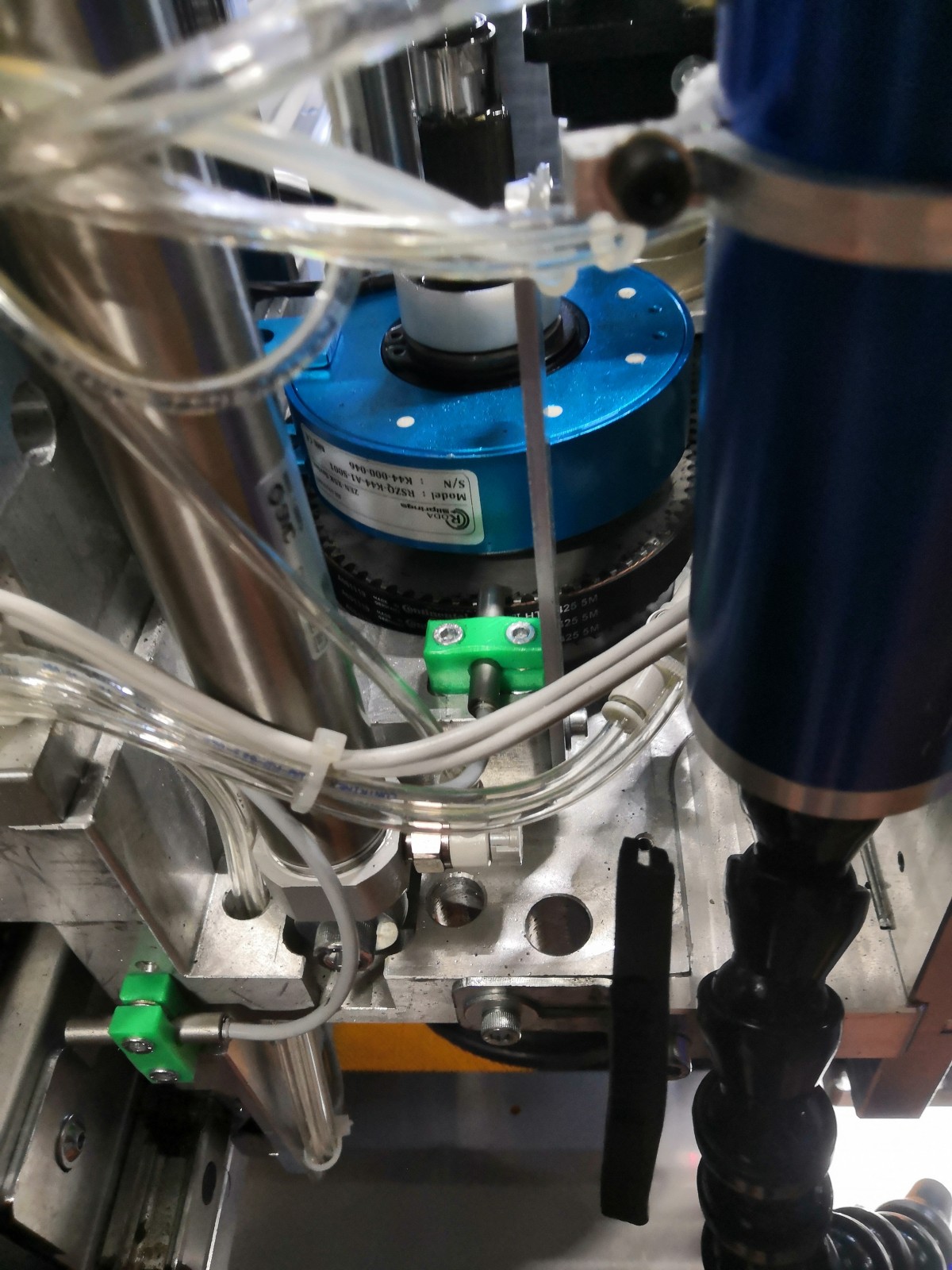

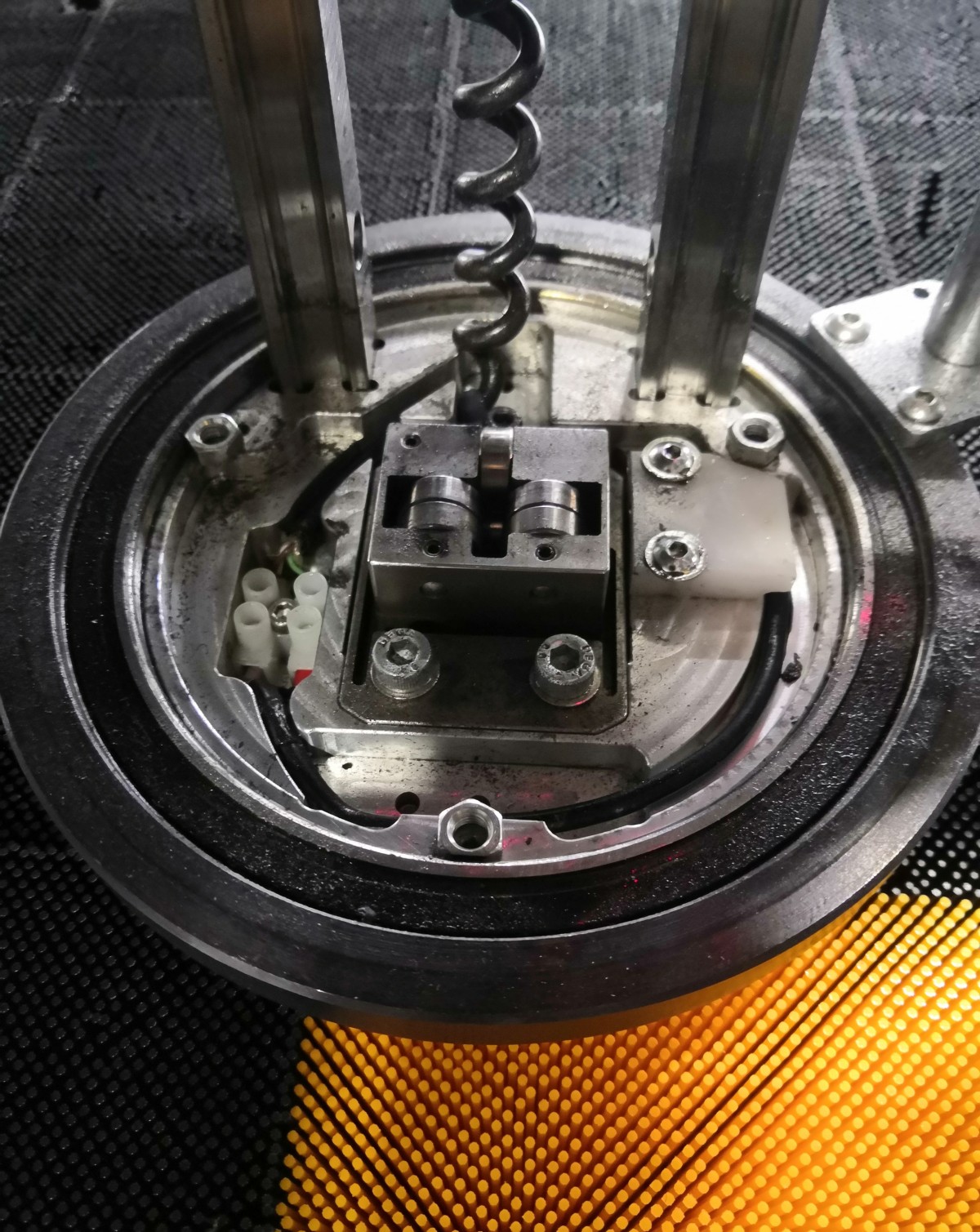

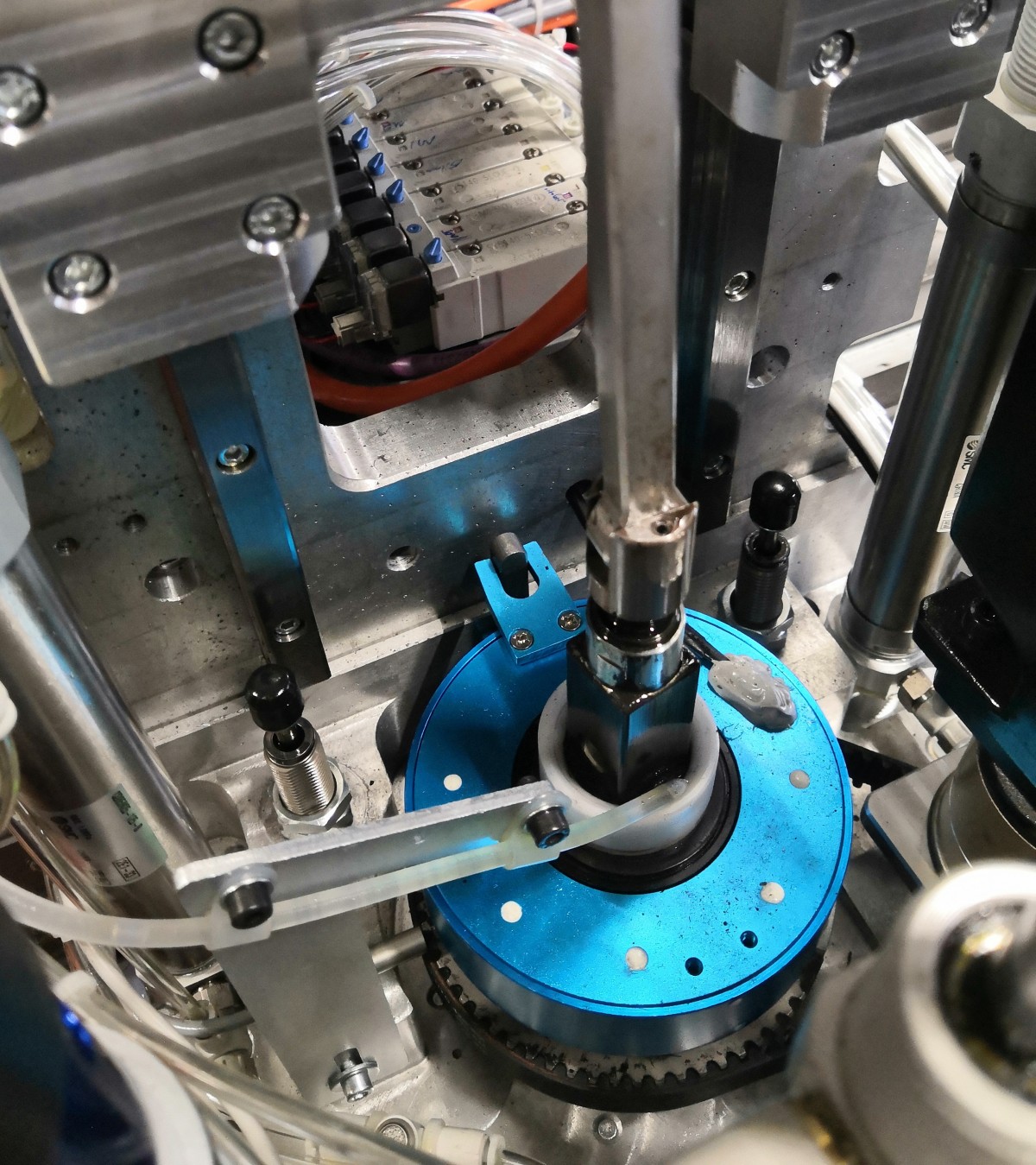

  • Интеллектуальная система управления ножом - интеллигенция ножа (тензодатчик). Система отслеживает реальное положение ножа, сравнивает с заданной траекторией движения и корректирует её. Позволяет компенсировать нагрузки в различных зонах по длине ножа и устранить его деформации, связанные с такими нагрузками. В результате Вы можете выполнять резку на высоких скоростях по сложным кривым траекториям даже очень тяжёлых материалов и максимально высоких настилов. При этом качество кроя всегда остаётся идеальным, с точным соответствием геометрии деталей из верхних и нижних слоёв.

Как это устроено:

Как это работает:

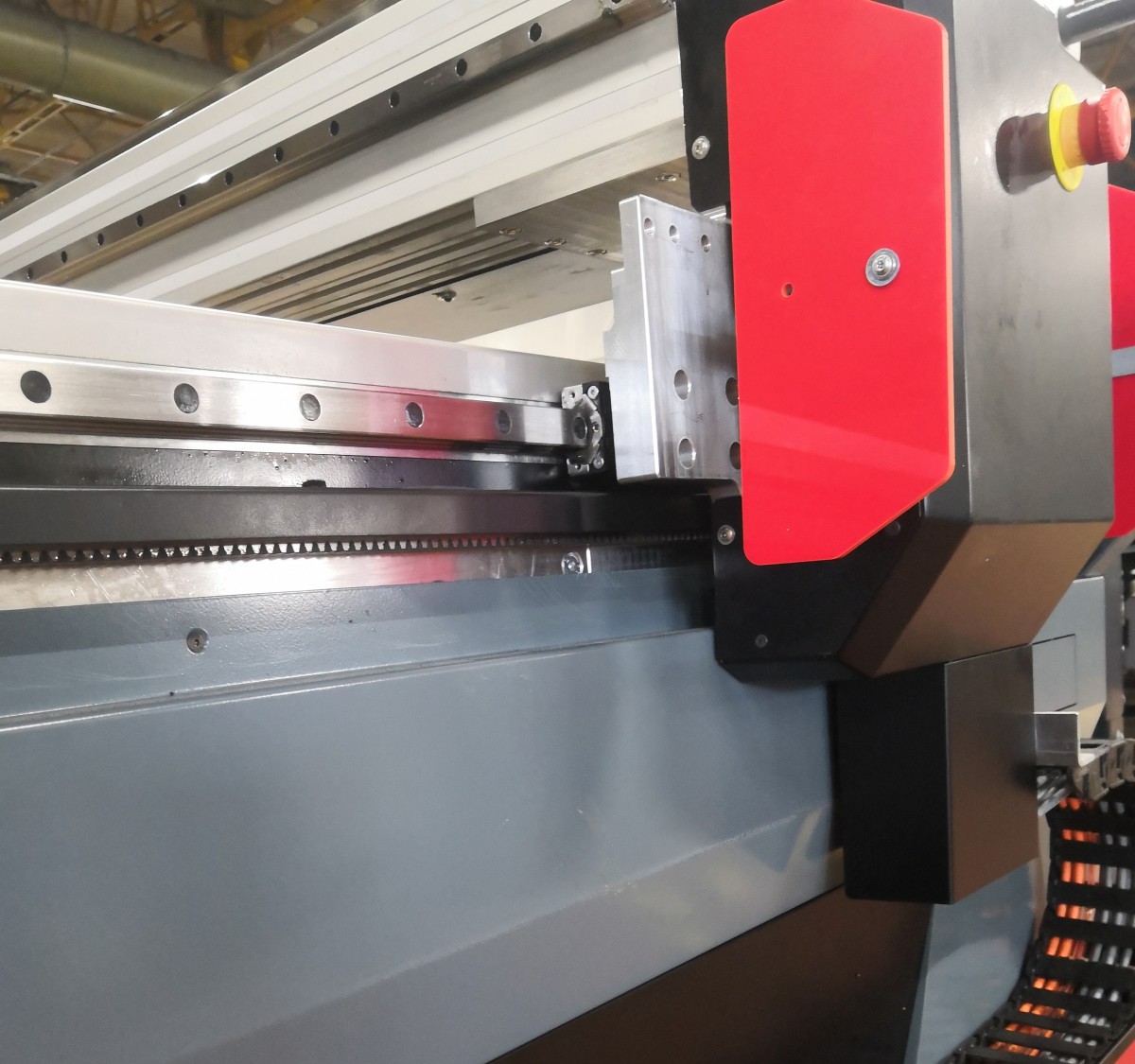

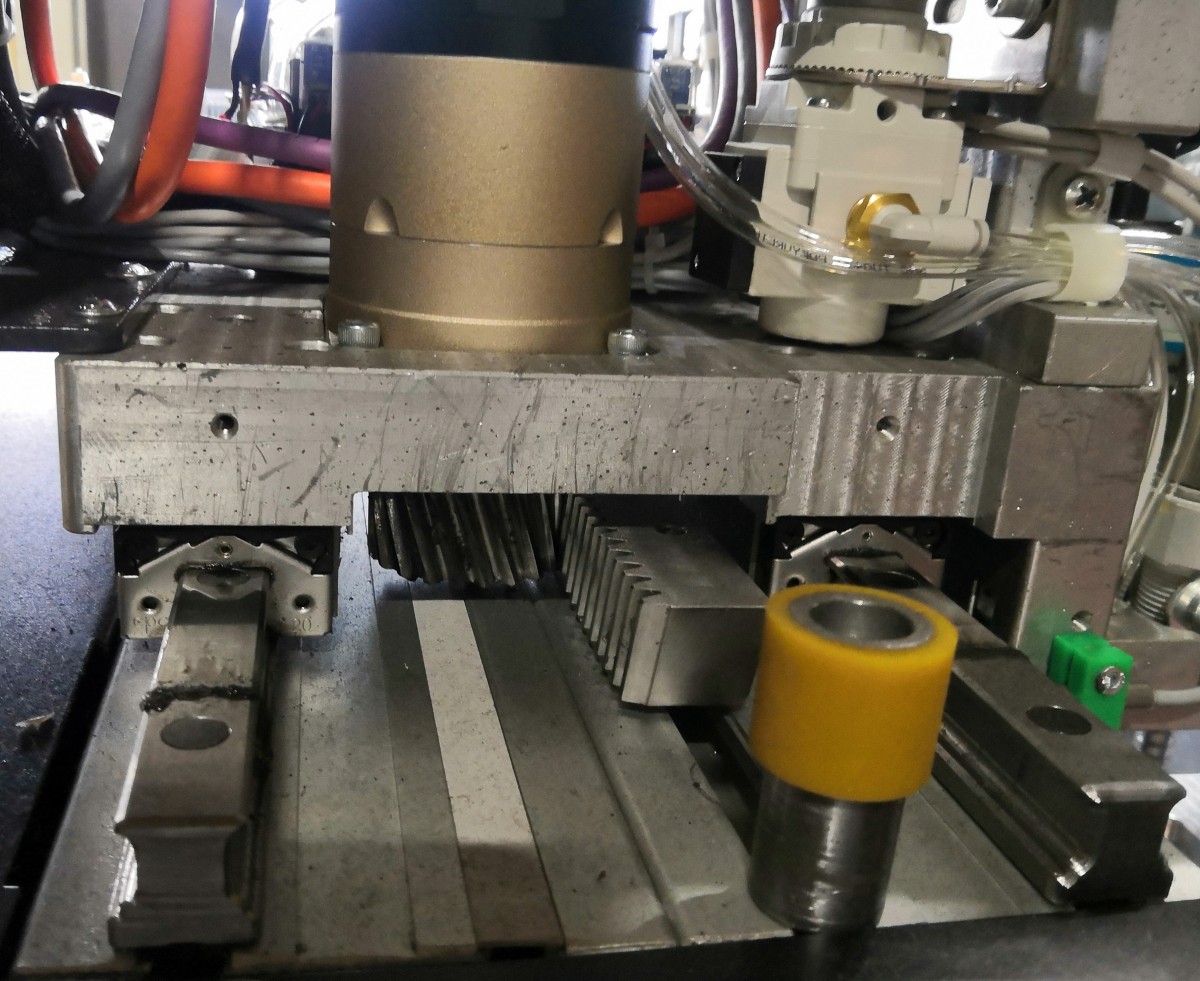

  • В своих моделях раскройных машин серий DС и DCC, компания SERKON отказалась от традиционного привода с ремённой передачей. Для передачи продольного перемещения головки вдоль моста и моста вдоль корпуса раскройной машины использованы зубчатые пары (зубчатое колесо и зубчатая рейка).
  • За счёт использования в конструкции зубчатых пар вместо ремённых передач, были значительно повышены не только мощность, но и скорость. И что особенно важно при многослойном раскрое, существенно выросли темпы ускорения.

    С достигнутыми техническими характеристиками и скоростями резки раскройные машины SERKON встают в один ряд с аналогичными машинами мировых лидеров - производителей автоматического раскройного оборудования и по многим параметрам не только не уступают но и превосходят их.



  •  Полностью автоматическая система смазки позволяет не беспокоиться о своевременном выполнении такой сервисной процедуры. Достаточно следить за уровнем масла в бачке.

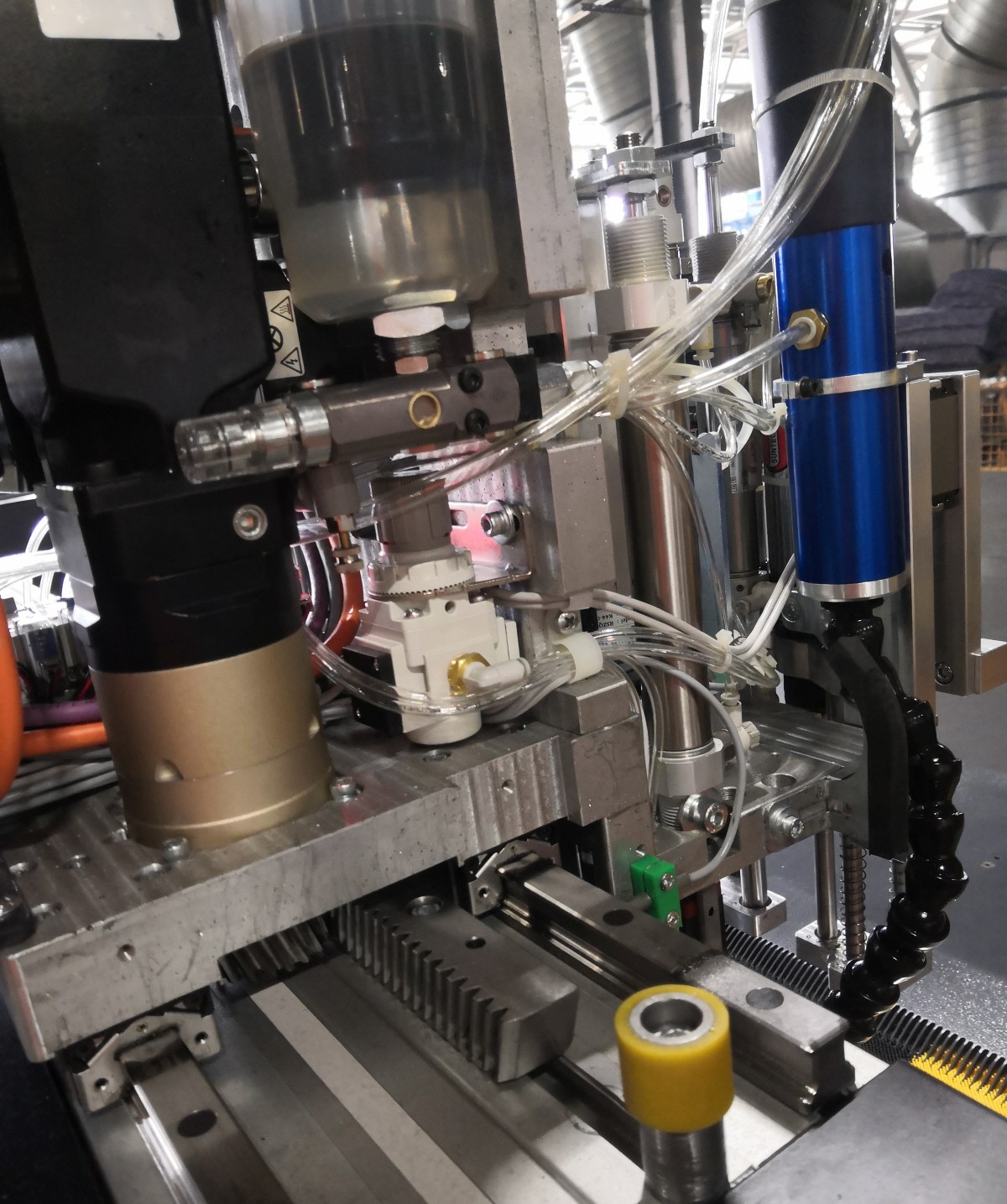

  • Устройство охлаждения ножа VORTEX входит в стандартную комплектацию машину. Это устройство формирует воздушный вихрь, в котором температура струй воздуха распределяется по мере возрастания от центра вихря к его периферии. Холодный воздух отводится из центра вихря и подаётся через направленное сопло на лезвие ножа. Температура охлаждённого воздуха достигает от -5Со до -10Со. Это позволяет эффективно охлаждать лезвие ножа, предотвращая его перегрев.

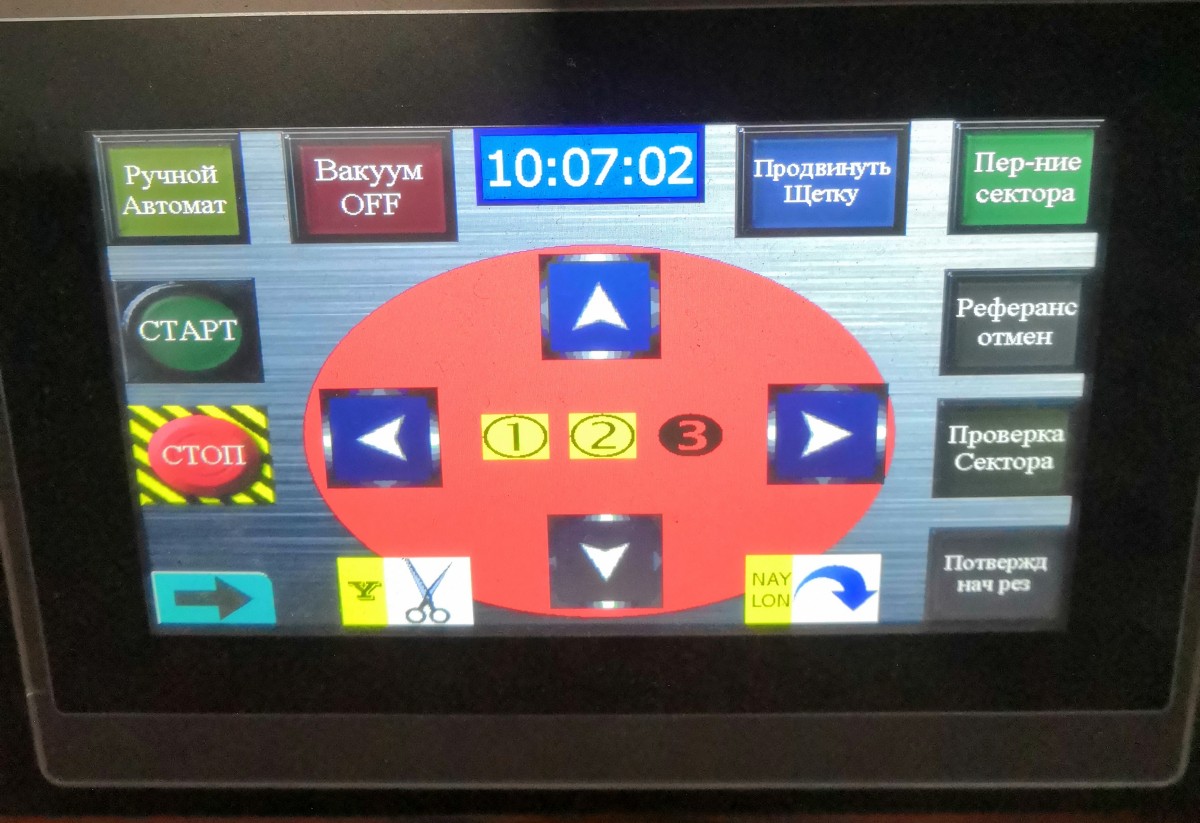

В дополнение к основному компьютеру, с которого задаются все рабочие и сервисные команды, раскройные машины SERKON оснащены дополнительным ЖК сенсорным дисплеем. На этот дисплей выведены часто используемые клавиши с основными командами, что делает управление сложной машиной простым и удобным даже для новичка.

РАСКРОЙНЫЕ МАШИНЫ SERKON серии DCC - ЭТО ВСЕГДА БЕЗУПРЕЧНЫЙ КРОЙ И МАКСИМАЛЬНО БЫСТРЫЙ РЕЗУЛЬТАТ

Максимальная толщина настила в сжатом состоянии:
70мм, 80мм
Функция непрерывной резки:
ДА
Интеллигенция ножа:
ДА
Охлаждение ножа:
ДА
Скорость позиционирования:
60 м/мин
Макс. скорость резания:
100 м/мин
Ширина рабочего поля:
от 1600 - 2600 мм,
Длина рабочего поля:
1800 мм,
Конвейер выгрузки длинной:
1625 мм
Максимальная мощность питания:
43 кВт
Макс. расход сжатого воздуха:
160 л/мин
