Внимание !!! Для всех производителей медицинских изделий на период пандемии COVID 19 специальные условия при покупке АНРК Serkon – вместе с АНРК будет бесплатно поставлен комплект запасных частей из расчёта бесперебойной работы комплекса в течении одного года.
Монтажные, пуско-наладочные работы и запуск в производство АНРК мы выполним для вас бесплатно!x

Автоматическая линии для производства медицинских масок

Автоматизированная линия по производству масок

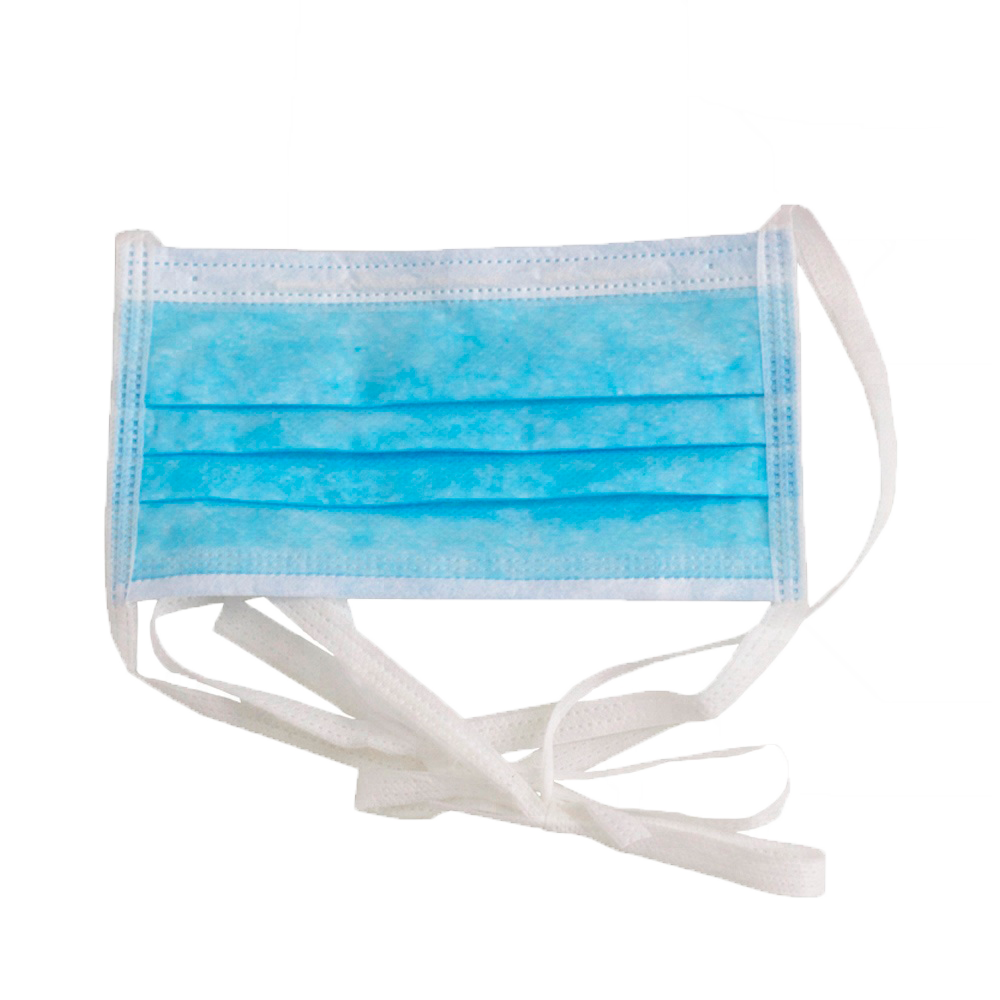

Маска с завязками

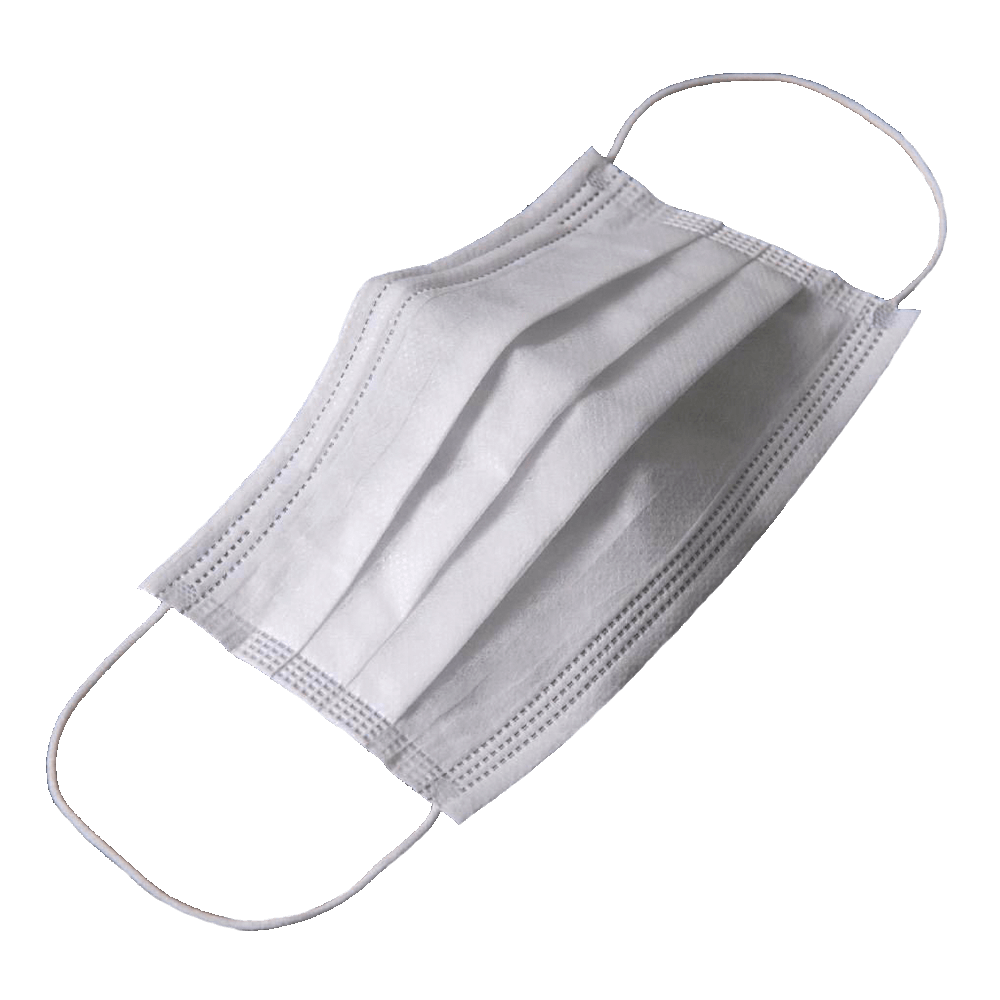

Маска с ушными петлями

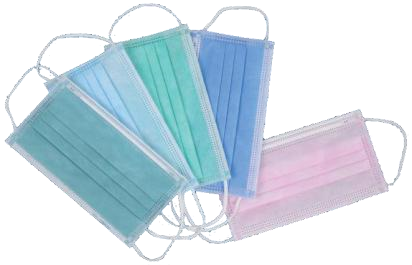

Типы масок
  • 2-х слойные нетканые
  • 3-х слойные нетканые
  • 4-х слойные нетканые
Типы масок
  • 2-х слойные нетканые
  • 3-х слойные нетканые
  • 4-х слойные нетканые
Размер масок:
  • 17,5 x 9,5 см (для взрослых)
  • 15 x 9 см (для детей)
Размер масок:
  • 17,5 x 9,5 см (для взрослых)
  • 15 x 9 см (для детей)
Компоненты линии по производству медицинских масок

Части производственной линии

Описание:

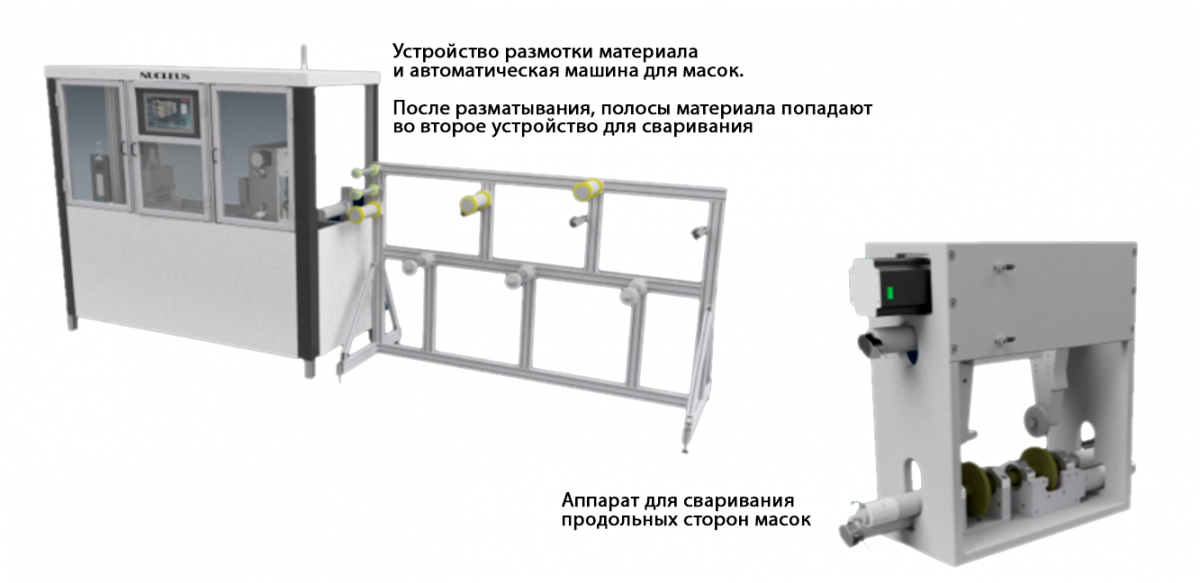

Три полосы материала с разматывающего устройства с заложенными складками посередине и подогнутыми краями, подаются в аппарат для сваривания длинных сторон повязки.  Далее, непрерывная полоса нарезается на куски и по ленточному транспортеру подаются в аппарат для сварки поперечных срезов и прикрепления завязок или эластичной тесьмы. В этом блоке может свариваться одновременно до 4 масок

Максимальная производительность этого устройства до 150 масок в минуту

Характеристики:

Ультразвуковые устройства:

  • 8 x 35 кГц
  • 2 x 35 кГц вращающиеся сонотроды

Все наши сварочные компоненты работают в диапазоне 35 кГц и не слышны для человеческого слуха


Производительность:

  • 150 штук в минуту
  • Высокая эффективность производства, суточная производительность до 207 000 штук (3 смены)

Макс. скорость машины 30 м / мин

Габариты машины:

  • Ширина: 5,5 м,
  • Длина 5,5 м,
  • Высота: 2 м
  • Напряжение: 230В-50/60 Гц
  • Давление воздуха: 6 бар
  • Мощность: 8 кВт
  • Вес: 1.200 кг
  • Время цикла: 150-180 масок/мин
Мы предоставляем 12 месяцев гарантии на все части машины и на все ультразвуковые компоненты!

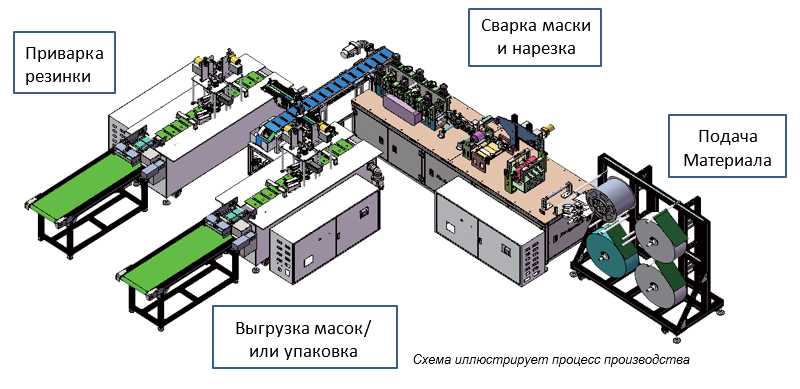

Автоматическая линия для производства хирургических масок

Назначение:

  • Производственная линия предназначена для изготовления трехслойных хирургических Масок.
  • Хирургические одноразовые маски это наиболее дешевые и часто используемые, они ограничивают вероятность вдыхания крупных инфекционных частиц циркулирующих в воздухе.
Основные Характеристики:
  • В линии использован дизайн 1 и 2, Одна линия формирования маски и две машины сварки ушных резинок.
  • Автоматическая подача и выравнивание материала из трех рулонов, Внешний слой, Фильтрующий и Средний слой.
  • Автоматическое формирование складок маски, позволяющих обеспечить больше места при ношении.
  • Непрерывная сварка обоих сторон в три слоя ультразвуковыми сварочными роликами с последующей нарезкой маски в размер.
  • Носовой усилитель устанавливается на маску авто подачей, нарезается и приваривается ультразвуком.
  • Распределение заготовок масок между двумя станциями сварки, при этом обе станции сварки ушных резинок работают с полной загрузкой.
  • Автоматическая нарезка ушной резинки и закрепление на маске при помощи ультразвуковой сварки.
  • Выгрузка готовой маски на конвейер.
  • (ОПЦИЯ) Автоматическое формирование готовых масок в пачки необходимого размера и отправка пачек в упаковочную машину.

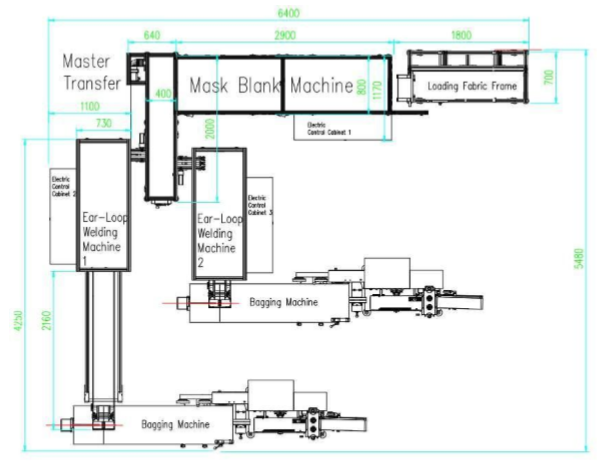

Схема Автоматической линии Rechpeace для производства масок

Место для установки линии:  6400x54800мм

Параметры и конфигурации:
  • Тип маски:
    • Основная медицинская маска
    • Основная хирургическая маска
  • Спецификация: 175мм х 95мм
  • Скорость: 100шт./мин.
  • Материал: РР нетканный материал
  • Количество слоев: 3 слоя
  • Тип соединения: Ультразвуковая сварка
  • Давление воздуха: 6.0Атм.
  • Мощность: 20кВт.
  • Напряжение: 220В/50Гц
  • Размеры: 5000мм х 7000мм х 1800мм
  • Сервомотор: PANASONIC/SCHNEIDER
  • Система управления: Richpeace
  • Ультразвуковой генератор: Richpeace, 220В, 20кГц, 1.5кВт
  • Датчики: OMRON/SICK
  • Пневматические компоненты: SMC/FESTO
  • Ремни: SAMSUNG/BANDO
  • Основной корпус: сборка из сварных стальных и алюминиевых профилей
  • Подшипники: NSK
  • Крепления HIWIN
  • Защитные устройства: SICK

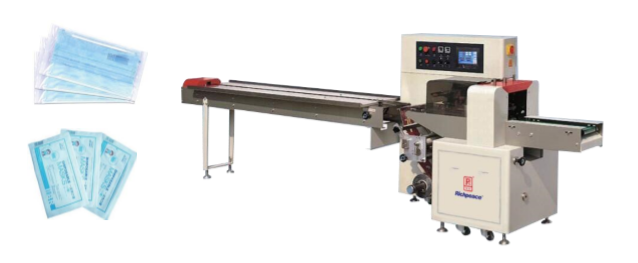

Автоматическая упаковочная машина

Примечания:

Упаковочная машина предназначена для упаковки пачек различного вида масок. Машина может быть использована вместе с линией по производству масок, либо как независимая упаковочная машина.

Возможно использование нагреваемой герметизирующей пленки PVC, BOPP, OPP, CPP, металлизированной PET пленки, алюминеевопластиковой пленки, бумажной ленты, пластика с бумагой и других однослойных и многослойных термосвариваемых материалов.

Основные характеристики:
  • Система управления для трех серво управляемых моторов, позволяет автоматически установить длинну упаковки (до 400мм) и позволяет достич необходимую длину;
  • Имея собственное безвоздушное покрытие, машина может автоматически определять положение материала и определяет базовую точку продукта, машина останавливается конда материал заканчивается и начинает работать при наличии материала.
  • Дружелюбный интерфейс для установки параметров очень удобный и легкий, большое количество параметров продукта могут быть запомнены и и выбраны в последующем в зависимости от размера продукта.
  • Функция самодиагностики, сброс ошибки и перезагрузка в один прием.
  • Высокочувствительные фотоэлементы отслеживающие цветную маркировку,цифровой ввод позиции упаковки и обрезки делает позицию упаковки и обрезки более точной.
  • Независимый PID регулятор температуры, подходящий для различных типов упаковочных материалов.
  • Функция Стоп позиция, материал не прилипает на лезвие и не тратит упаковочную пленку.
  • Очень простая система перемещения, стабильная и простая в обслуживании.
  • Все элементы управления реализованы с помощью программ, удобных для настройки функций и обновления технологий, а так же интеллектуального управления.
Параметры и конфигурация:
  • Длинна упаковки: ≤ 400мм
  • Ширина упаковки: 100-165мм
  • Высота упаковки: Макс. 55мм
  • Ширина упаковочной ленты: Макс. 360мм
  • Диаметр рулона упаковочной ленты: Макс. 320мм
  • Скорость упаковки: 40-230упак./мин. ( 1-20шт./упак.)
  • Напряжение питания: 220В, 50/60Гц, 2.4кВт
  • Размеры машины: 4050мм×750мм×1450мм
  • Вес машины: ≈300кг
